CP-128,CP-158,清水泵
產品概述：
CP系列清水泵主要用來抽送常規清水，廣泛用于工業設備配套。如冷水機等設備的供水系統，家庭、學校、醫院、辦公樓等小型供水系統，也可用于澆水、噴淋等用途。
產品特點：
<!--[if !supportLists]-->1. <!--[endif]-->體積小、重量輕、省電節能、安裝方便；
<!--[if !supportLists]-->2. 內置有過熱保護裝置；
<!--[if !supportLists]-->3. <!--[endif]-->適用溫度：≤80℃
<!--[if !supportLists]-->4. <!--[endif]-->技術參數：
口 徑: 1″( 25㎜ )
流 量: 8～80 L/min
揚 程: 5～35 m
轉 速: 2850 r/min
電機功率: 0.37 kW / 0.75 kW
|
序 號 |
型 號 |
口徑 |
流量 Q |
揚程 H |
轉速 n |
吸 程 |
配用電機 Motor |
重量 G |
||
|
″ |
L/min |
m3/h |
m |
r/min |
m |
kW |
V |
kg |
||
|
1 |
CP-128 |
1″ |
68 |
4.0 |
10 |
2850 |
7 |
0.37 |
1φ-220 50Hz |
8.5 |
|
48 |
2.8 |
15 |
||||||||
|
10 |
0.6 |
18 |
||||||||
|
2 |
CP-128 |
1″ |
68 |
4.0 |
10 |
2850 |
7 |
0.37 |
3φ-220/380 50Hz |
8.5 |
|
48 |
2.8 |
15 |
||||||||
|
10 |
0.6 |
18 |
||||||||
|
3 |
CP-158 |
1″ |
68 |
4.0 |
20 |
2850 |
7 |
0.75 |
1φ-220 50Hz |
14 |
|
58 |
3.5 |
25 |
||||||||
|
35 |
2.0 |
30 |
||||||||
|
4 |
CP-158 |
1″ |
68 |
4.0 |
20 |
2850 |
7 |
0.75 |
3φ-220/380 50Hz |
14 |
|
58 |
3.5 |
25 |
||||||||
|
35 |
2.0 |
30 |
||||||||

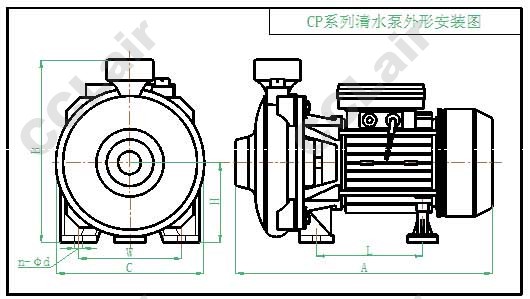

CP系列清水泵安裝圖
CP系列清水泵外形安裝尺寸表
|
序號 |
型號 |
外形尺寸 |
備注 |
|||||||
|
口徑 |
A |
B |
C |
H |
L |
W |
n-φd |
|
||
|
1 |
CP-128 |
1″ |
280 |
205 |
160 |
80 |
110 |
110 |
2-φ9 |
|
|
2 |
CP-158 |
1″ |
300 |
250 |
200 |
100 |
130 |
160 |
2-φ9 |
|
使用說明：
<!--[if !supportLists]-->1. <!--[endif]-->注水之前請不要接電運轉，以防機械密封件可能損壞。
<!--[if !supportLists]-->2. <!--[endif]-->本系列電泵非潛水電泵，不要浸水，防止電擊，特別設在室外的，要加防護裝置。
<!--[if !supportLists]-->3. <!--[endif]-->不要在低或高電壓情況下運行，電源電壓只能低于或高于銘牌電壓數值10V，否則電泵的電氣部分易損壞。
<!--[if !supportLists]-->4. <!--[endif]-->請?jiān)诮拥貥?biāo)志處可靠地接地，注意不要將地線接到火線上
<!--[if !supportLists]-->5. <!--[endif]-->長期停用再開時，應轉動風葉處軸端，確信轉動靈活后，方可加電運行，防止積銹卡住葉輪。
<!--[if !supportLists]-->6. <!--[endif]-->寒冷地區越冬前，做好保暖防凍裝置，以防結冰凍裂水泵。
<!--[if !supportLists]-->7. <!--[endif]-->水泵安裝在室內使用，如發現水泵或連接部件漏水，請及時上緊螺絲或更換部件，以免影響墻體或損壞裝飾。
<!--[if !supportLists]-->8. <!--[endif]-->本系列電泵裝有熱保護器。當電機過熱時，熱保護器將切斷電器，電泵停止運行，幾分鐘后，熱保護器復位，電泵恢復運行。
常見故障及其排除：
|
現 象 |
故 障 原 因 |
排 除 方 法 |
|
泵不能 轉動 |
<!--[if !supportLists]-->1、 <!--[endif]-->線路不通 <!--[if !supportLists]-->2、 <!--[endif]-->保險絲燒毀 <!--[if !supportLists]-->3、 <!--[endif]-->電機損壞 <!--[if !supportLists]-->4、 <!--[endif]-->電容器損壞 <!--[if !supportLists]-->5、 <!--[endif]-->葉輪卡住 |
<!--[if !supportLists]-->1、 <!--[endif]-->檢修電源線路 <!--[if !supportLists]-->2、 <!--[endif]-->更換保險絲 <!--[if !supportLists]-->3、 <!--[endif]-->送修 <!--[if !supportLists]-->4、 <!--[endif]-->更換電容器 <!--[if !supportLists]-->5、 <!--[endif]-->撥動風葉使軸靈活轉動 |
|
泵能轉動但無水供應 |
<!--[if !supportLists]-->1、 <!--[endif]-->注水不足 <!--[if !supportLists]-->2、 <!--[endif]-->進水管漏氣 <!--[if !supportLists]-->3、 <!--[endif]-->吸程太高 <!--[if !supportLists]-->4、 <!--[endif]-->葉輪損壞 <!--[if !supportLists]-->5、 <!--[endif]-->轉速太低 <!--[if !supportLists]-->6、 <!--[endif]-->水泵反轉 |
<!--[if !supportLists]-->1、 <!--[endif]-->重新注水，注滿 <!--[if !supportLists]-->2、 <!--[endif]-->檢查管路，用密封材料密封 <!--[if !supportLists]-->3、 <!--[endif]-->調整吸程或用更高吸程水泵 <!--[if !supportLists]-->4、 <!--[endif]-->更換葉輪 <!--[if !supportLists]-->5、 <!--[endif]-->檢查電機是否損壞，電壓是否太低 <!--[if !supportLists]-->6、 <!--[endif]-->重新接線 |
|
出水量少 |
<!--[if !supportLists]-->1、 <!--[endif]-->泵內有空氣 <!--[if !supportLists]-->2、 <!--[endif]-->葉輪進水環處的徑向間隙太大,使泵內水產生回流。 <!--[if !supportLists]-->3、 <!--[endif]-->管路局部堵塞 <!--[if !supportLists]-->4、 <!--[endif]-->電壓過低，造成轉速下降。 |
<!--[if !supportLists]-->1、 <!--[endif]-->檢查漏氣部位，加以密封 <!--[if !supportLists]-->2、 <!--[endif]-->更換磨損葉輪 <!--[if !supportLists]-->3、 <!--[endif]-->停機清理 <!--[if !supportLists]-->4、 <!--[endif]-->穩定電源電壓 |
|
漏水 |
1、 密封件損壞 |
1、更換密封件（軸封或O形圈） |
|
壓力不夠 |
<!--[if !supportLists]-->1、 <!--[endif]-->出水管路阻力損失太大 <!--[if !supportLists]-->2、 <!--[endif]-->輸出高度超出泵額定揚程 |
<!--[if !supportLists]-->1、 <!--[endif]-->縮短管路或加大管徑 <!--[if !supportLists]-->2、 <!--[endif]-->重新選購適合的水泵 |
|
泵振動大 或 有雜音 |
<!--[if !supportLists]-->1、 <!--[endif]-->泵組安裝不牢固 <!--[if !supportLists]-->2、 <!--[endif]-->進水管漏氣或進水管口伸入水位深度不夠，使空氣吸入泵內。 <!--[if !supportLists]-->3、 <!--[endif]-->泵葉輪產生汽蝕 <!--[if !supportLists]-->4、 <!--[endif]-->泵偏離正常工況點運行 |
<!--[if !supportLists]-->1、 <!--[endif]-->加固泵的連接和支撐部位 <!--[if !supportLists]-->2、 <!--[endif]-->用密封材料密封漏氣處或加長進水管淹沒深度。 <!--[if !supportLists]-->3、 <!--[endif]-->降低泵的安裝高度或增大進水管徑或增加進水口壓力并更換損壞葉輪 <!--[if !supportLists]-->4、 <!--[endif]-->盡量調整泵在額定點及泵高效率區運行，避免泵在大流量點運行。 |
|
電機發熱 |
<!--[if !supportLists]-->1、 <!--[endif]-->環境溫度過高，電動機散熱不良。 <!--[if !supportLists]-->2、 <!--[endif]-->電機負荷太重 <!--[if !supportLists]-->3、 <!--[endif]-->電壓過高或過低或缺相 <!--[if !supportLists]-->4、 <!--[endif]-->電機內進水 |
<!--[if !supportLists]-->1、 <!--[endif]-->改善泵工作環境，檢查風葉是否正常，通風道有無堵塞。 <!--[if !supportLists]-->2、 <!--[endif]-->泵有卡住現象、停機檢修;或軸承損壞、更換同規格型號軸承;或泵偏大流量運行,調整泵在額定點及泵的高效率區運行。 <!--[if !supportLists]-->3、 <!--[endif]-->穩定電源電壓 <!--[if !supportLists]-->4、 <!--[endif]-->拆機烘干保養，防止水從軸孔縫隙處和接線盒處進入電機。 |
