一、功能簡介

HY01(CBJ)齒輪泵是CB-B型齒輪泵的上一代產品，由于其性能穩定，同心度好，其結構的特殊性，一直以來還廣泛采用，如平面磨床、濾油機等。

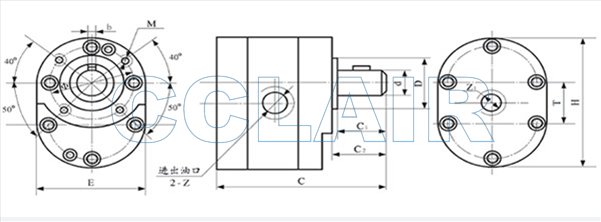

二、外形及安裝尺寸





三、技術參數

型號	額定流量 L/min	額定壓力 MPa	額定轉速 r/min	容積效率 ηv%	總效率 ηt%	壓力脈動 MPa	驅動功率 kw
HY01-3×5	3	0.5	1450	≥70	≥63	±0.15	0.21
HY01-5×10	5	1					0.31
HY01-8×15	8	1.5		≥80	≥72		0.51
HY01-12×20	12	2					0.82
HY01-18×25	18	2.5		≥90	≥81		1.02
HY01-25×25	25						1.30
HY01-35×25	35						1.65
HY01-50×25	50			≥94	≥85		2.6
HY01-70×25	70						4.1
HY01-100×25	100			≥95	≥86		5.1



四、技術規格

型號	C1	C1	C3	E	H	D(f8)	Φ	d(h7)	T	b	M	2-Z(進出油口)	Z1/8"
HY01-3×5	87	25	28	56	80	Φ30	Φ40	Φ12	25	4	M8	Z1/4"
HY01-5×10	93											Z3/8"
HY01-8×15	101	25	28	65	95	Φ35	Φ50	Φ14	30	4		Z1/2"
HY01-12×20	109
HY01-18×25	117	30	34	80	122	Φ50	Φ65	Φ16	42	5		Z3/4"
HY01-25×25	124
HY01-35×25	140	35	39	108	160	Φ55	Φ80	Φ22	52	6	M10	Z1"
HY01-50×25	148
HY01-70×25	166	40	48	120	185	Φ70	Φ95	Φ30	65	8		Z1/4"	Z1/4"
HY01-100×25	176
