詳細說明
MSP-3,MSP-4,MSP-5,MSP-6,MSP-7,MSP-8,MSP,單線分配器
適用介質為錐入度不低于290(25℃,150g)l／10mm過濾精度不低于100mm的潤滑脂或粘度不低于l7cst過濾精度不低于25mm的潤滑油
一、概述
MSP※型分配器適用于單線潤滑系統中，作為一種計量給油裝置，它靠分配器體內部的活塞將由入口輸入的潤滑油以預定的量可靠地和強制性的依次分配到分配器各出油口：該分配器由一片供給體、n片中間體、一片端部體組成,中間體的數量可根據所需出油口的數量來確定(至少3片，最多8件)
二、技術參數
|
形式
|
公稱壓力
|
活塞種類
|
吐出量ml/循環
|
吐出口數量
|
|
MSP
|
20MPa
|
5T
|
0.069
|
2
|
|
5S
|
0.138
|
1
|
||
|
10T
|
0.135
|
2
|
||
|
10S
|
0.270 |
1
|
||
|
15T
|
0.202
|
2
|
||
|
15S
|
0.404
|
1
|
||
|
20T
|
0.282
|
2
|
||
|
20S
|
0.564
|
1
|
||
|
25T
|
0.327
|
2
|
||
|
25S
|
0.654
|
1
|
||
|
30T
|
0.427
|
2
|
||
|
30S
|
0.854
|
1
|
||
|
35T
|
0.427
|
2
|
||
|
35S
|
0.944
|
1
|
||
|
40T
|
0.54
|
2
|
||
|
40S
|
1.08
|
1
|
吐出口標記說明：
T：為基本標準型，有二個出口分別從中間體二側出油。
s：只有一個出口(即T型二出口相通)，油量是T型的二倍，左側或右側出油。
LC：沒有左出口，從進油方向看左側出口與鄰接的后一片出口合并油量。
RC：沒有右出口，從進油方向看右側出口與鄰接的后一片出口合并油量。
2C：沒有出油口，左右出口均與鄰接的后一片出口合并油量。

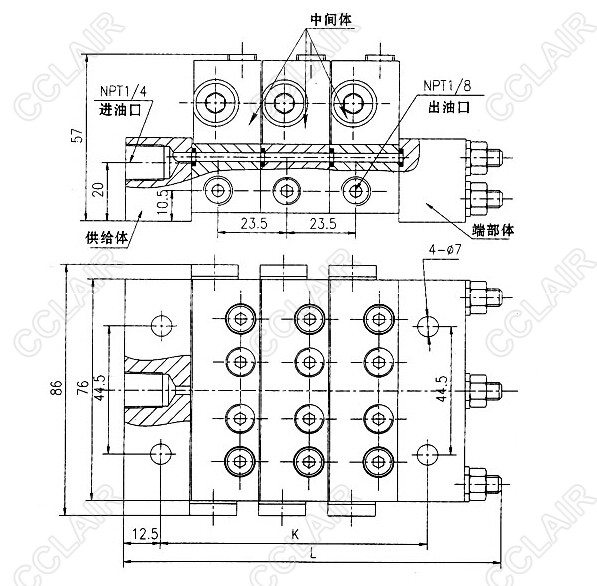

四、外形尺寸
|
形式
|
L
|
K
|
|
MSP-3
|
126
|
90.5
|
|
MSP-4
|
149.5
|
114
|
|
MSP-5
|
173
|
137.5
|
|
MSP-6
|
196.5
|
161
|
|
MSP-7
|
220
|
184.5
|
|
MSP-8
|
243.5
|
208
|
