NXQ-AB-25/10-L,NXQ-AB-25/20-L,NXQ-AB-25/31.5-L,
NXQ-AB-40/10-L,NXQ-AB-40/20-L,NXQ-AB-40/31.5-L,
NXQ-AB-63/10-L,NXQ-AB-63/20-L,NXQ-AB-63/31.5-L,
NXQ-AB-80/10-L,NXQ-AB-80/20-L,NXQ-AB-80/31.5-L,
NXQ-AB-100/10-L,NXQ-AB-100/20-L,NXQ-AB-100/31.5-L,
NXQ-AB-125/10-L,NXQ-AB-125/20-L,NXQ-AB-125/31.5-L,
NXQ-AB-160/10-L,NXQ-AB-160/20-L,NXQ-AB-160/31.5-L,
NXQ-AB-200/10-L,NXQ-AB-200/20-L,NXQ-AB-200/31.5-L,
NXQ-AB-250/10-L,NXQ-AB-250/20-L,NXQ-AB-250/31.5-L,
NXQ-AB-1.6/10-F,NXQ-AB-1.6/20-F,NXQ-AB-1.6/31.5-F,
NXQ-AB-2.5/10-F,NXQ-AB-2.5/20-F,NXQ-AB-2.5/31.5-F,
NXQ-AB-4/10-F,NXQ-AB-4/20-F,NXQ-AB-4/31.5-F,
NXQ-AB-6.3/10-F,NXQ-AB-6.3/20-F,NXQ-AB-6.3/31.5-F,
一、型號說明
NXQ _ ※ _ ※ / ※ _ ※ _ ※
① ② ③ ④ ⑤ ⑥
①名稱代號：國家標準蓄能器
②結構形式：A型-小口、AB型-大口
③公稱容積：0.4~250L
④公稱壓力：10、20、31.5MPa
⑤連接方式：L-螺紋連接、F-法蘭連接
⑥工作介質：Y-液壓油、R-乳化液
二、外形尺寸
|
型號 |
公稱 壓力 (MPa) |
最大排放 流量(L/S) |
公稱 容積 (L) |
連接方式 |
尺寸 (mm) |
重 量 (kg) |
|||||||||||
|
L |
F |
DM |
ФD1 |
ФD2 |
ФD3 |
ФD4 |
N- фD5 |
ФD6 |
H1 |
H2 |
ФD |
||||||
|
L |
F |
H |
|||||||||||||||
|
NXQ-※-0.4/※-L |
10
20
31.5 |
1 |
0.4 |
250 |
- |
M27 ×2 |
- |
- |
- |
- |
- |
32 (32× 3.1) |
52 |
- |
89 |
3 |
|
|
NXQ-※-0.63/※-L |
0.63 |
320 |
3.5 |
||||||||||||||
|
NXQ-※-1/※-L |
1 |
315 |
114 |
5.5 |
|||||||||||||
|
NXQ-※-1.6/※-L/F |
3.2 |
6 |
1.6 |
355 |
370 |
M42 ×2 |
40 |
50 (50× 3.1) |
97 |
130 |
6- Ф17 |
50 (50× 3.1) |
66 |
25 |
152 |
12 |
|
|
NXQ-※-2.5/※-L/F |
2.5 |
420 |
435 |
14 |
|||||||||||||
|
NXQ-※-4/※-L/F |
4 |
530 |
545 |
17 |
|||||||||||||
|
NXQ-※-6.3/※-L/F |
6.3 |
700 |
715 |
22 |
|||||||||||||
|
NXQ-※-10/※-L/F |
6 |
10 |
10 |
660 |
685 |
M60 ×2 |
50 |
60 (70× 3.1) |
125 |
160 |
6- Ф22 |
70 (70× 3.1) |
85 |
32 |
219 |
36 |
|
|
NXQ-※-16/※-L/F |
16 |
870 |
895 |
51 |
|||||||||||||
|
NXQ-※-20/※-L/F |
20 |
1000 |
1025 |
60 |
|||||||||||||
|
NXQ-※-25/※-L/F |
25 |
1170 |
1195 |
70 |
|||||||||||||
|
NXQ-※-40/※-L/F |
40 |
1690 |
1715 |
102 |
|||||||||||||
|
NXQ-※-20/※-L/F |
10 |
15 |
20 |
690 |
715 |
M72 ×2 |
70 |
80 (80× 3.1) |
150 |
200 |
6- Ф26 |
80 (80× 3.1) |
105 |
40 |
299 |
92 |
|
|
NXQ-※-25/※-L/F |
25 |
780 |
810 |
105 |
|||||||||||||
|
NXQ-※-40/※-L/F |
40 |
1050 |
1080 |
135 |
|||||||||||||
|
NXQ-※-63/※-L/F |
63 |
1470 |
1500 |
191 |
|||||||||||||
|
NXQ-※-80/※-L-/F |
80 |
1810 |
1840 |
241 |
|||||||||||||
|
NXQ-※-100/※-L/F |
100 |
2190 |
2220 |
290 |
|||||||||||||
|
NXQ-※-63/※-L/F |
15 |
20 |
63 |
1188 |
1203 |
M80 ×3 |
80 |
95 (95× 3.1) |
170 |
230 |
6- Ф26 |
90 (90× 3.1) |
115 |
45 |
351 |
191 |
|
|
NXQ-※-80/※-L/F |
80 |
1418 |
1433 |
228 |
|||||||||||||
|
NXQ-※-100/※-L/F |
100 |
1688 |
1703 |
270 |
|||||||||||||
|
NXQ-※-125/※-L/F |
125 |
2008 |
2023 |
322 |
|||||||||||||
|
NXQ-※-160/※-L/F |
160 |
2478 |
2493 |
397 |
|||||||||||||
|
NXQ-※-100/※-L/F |
20 |
25 |
100 |
1315 |
1360 |
M100 ×3 |
80 |
115 (115× 5.7) |
220 |
255 |
8- Ф26 |
115 (115× 5.7) |
115 |
50 |
426 |
441 |
|
|
NXQ-※-160/※-L/F |
160 |
1915 |
1960 |
552 |
|||||||||||||
|
NXQ-※-200/※-L/F |
200 |
2315 |
2360 |
663 |
|||||||||||||
|
NXQ-※-250/※-L/F |
250 |
2915 |
2960 |
786 |
|||||||||||||
括號內尺寸為O形密封圈尺寸, O形密封圈標準GB/1235-76 注: 1 MPa=10 bar=10.2kg/cm2

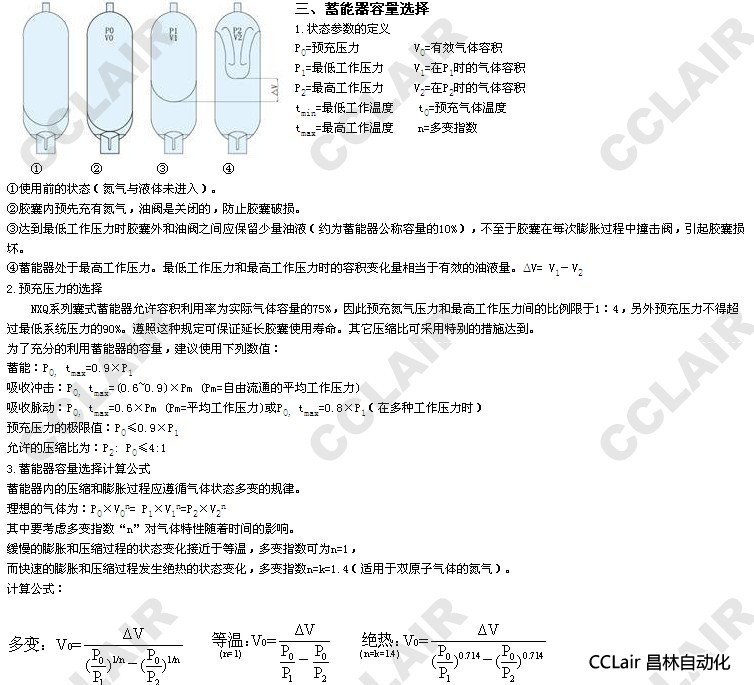

四、技術參數
1.最高工作壓力：10、20、31.5MPa
2.公稱容積：0.4~250L
3.工作溫度： 20# -19℃~+70℃； -10℃~+70℃； 0℃~+93℃
35CrMo -40℃~+70℃； -10℃~+70℃； 0℃~+93℃
五、安裝位置
囊式蓄能器可以垂直、水平和傾斜安裝。選擇傾斜和垂直的安裝位置,把油閥安置在下面。
請優先用下列的蓄能器安裝位置:
|
功能作用 |
儲蓄能量 |
吸收脈動 |
保壓 |
補償容量 |
|
安裝位置 |
垂直 |
垂直或水平 |
垂直或水平 |
垂直 |
注：水平或傾斜的安裝位置的有效容量和最大允許的流量會減少。
1.固定方式:
蓄能器容量在1升以下可以直接安裝在管路上；在震動強烈和1升以上情況下建議使用本企業制造的卡箍或整套蓄能器固定組件。
2.氮?dú)獾某溲b:
要使蓄能器工作,必須把氮?dú)獬淙氲侥z囊里去。氮?dú)獾某溲b用專用的充氣（氮）工具進行，建議使用本企業制造的CQJ型充氣工具，如氮?dú)獾膲毫Σ荒軡M足（高壓）蓄能器的要求，建議使用本企業制造的氮?dú)庠鰤貉b置——BKCD型充氮車。
3.注意事項：
蓄能器殼體上不得進行焊接和任何機械加工；蓄能器膠囊內只許充入氮?dú)饣蚱渌栊詺怏w，不得使用氧氣及其它可燃性和腐蝕性氣體；蓄能器應安裝在有溢流閥或其它安全閥的液壓系統中。
六、訂貨說明
1.訂貨時須寫明型號代號全稱，如：公稱壓力為31.5 MPa，公稱容積為40L，連接方式為法蘭連接，以液壓油為工作介質的A型囊式蓄能器為：NXQ-A-40/31.5-F-Y。
2.若對囊式蓄能器有特殊要求時，請同本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。

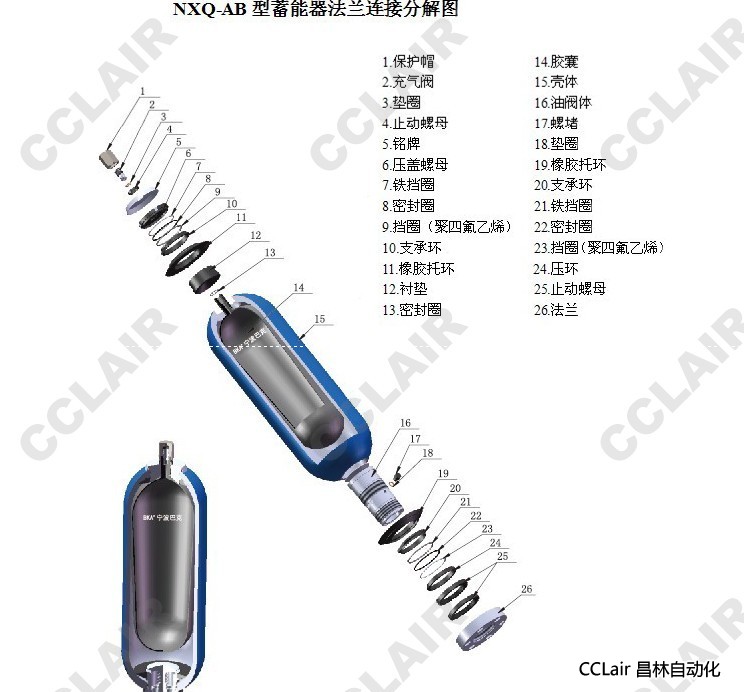

七、囊式蓄能器分解圖（國家標準）
|
|
|
|
|
|
|
|
