BLTZ1-04,BLTZ1-05,BLTZ1-08,BLTZ1-15,BLTZ1-30,BLTZ1-40,BLTZ1-80,BLTZ1-150,BLTZ1-200,
BLTZ1-300,BLTZ1-450,BLTZ1-600,BLTZ1-850,BLTZ1-2000,電磁失電制動器
BLTZ1系列制動器主要技術參數
|
規(guī) 格 名 稱 |
05 |
08 |
15 |
30 |
40 |
80 |
150 |
|
|
額定制動力矩Me（N.m） |
5 |
7.5 |
15 |
30 |
40 |
75 |
150 |
|
|
勵磁功率P20℃（W） |
35 |
35 |
48 |
70 |
75 |
90 |
125 |
|
|
接通時間（ms） |
63 |
87 |
100 |
135 |
152 |
165 |
215 |
|
|
斷開時間（ms） |
55 |
75 |
95 |
120 |
130 |
140 |
180 |
|
|
勵磁電壓DC（V） |
99 |
170 |
||||||
|
允許最高工作轉速n(r/min) |
3000 |
|||||||

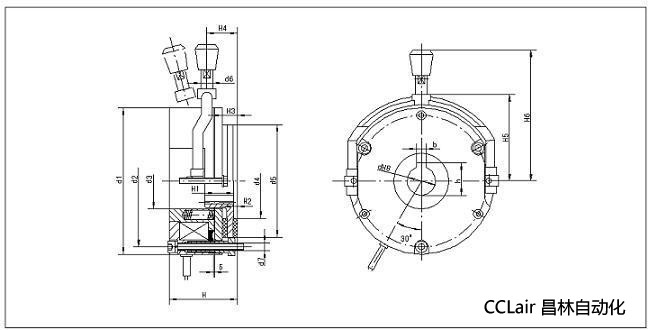

BLTZ1系列制動器外形安裝尺寸（示意圖）
|
規(guī) 格
型 號 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
h |
b |
δ |
|
BLTZ1--04 |
84 |
72 |
21 |
45 |
61 |
8 |
3-M4 |
12 |
36.5 |
18 |
0.8 |
9 |
15 |
53 |
90 |
13.8 |
4 |
0.3 |
|
BLTZ1--05 |
101 |
90 |
32 |
53 |
78 |
10 |
3-M5 |
14.8 |
48 |
20 |
2 |
9 |
19 |
59 |
104 |
16.2 |
5 |
0.3 |
|
BLTZ1--08 |
117 |
105 |
40 |
65 |
92 |
10 |
3-M5 |
19.8 |
53 |
20 |
3 |
13 |
23 |
71 |
124 |
21.6 |
6 |
0.4 |
|
BLTZ1--15 |
127 |
114 |
48 |
65 |
97 |
10 |
3-M6 |
24.8 |
57 |
25 |
3 |
13 |
23 |
73 |
126 |
28.1 |
8 |
0.4 |
|
BLTZ1--30 |
147 |
133 |
60 |
80 |
116 |
10 |
3-M6 |
29.5 |
60 |
30 |
3 |
13 |
26 |
83 |
134 |
32.8 |
8 |
0.4 |
|
BLTZ1--40 |
166 |
150 |
60 |
90 |
130 |
12 |
3-M8 |
29.5 |
62 |
30 |
3 |
13 |
27 |
96 |
162 |
32.8 |
8 |
0.4 |
|
BLTZ1--80 |
187 |
170 |
70 |
104 |
150 |
12 |
3-M8 |
39.5 |
69 |
30 |
3 |
14 |
30 |
105 |
175 |
42.8 |
12 |
0.5 |
|
BLTZ1--150 |
222 |
202 |
80 |
120 |
179 |
12 |
4-M10 |
44.5 |
87 |
35 |
4 |
18 |
34 |
130 |
232 |
47.8 |
12 |
0.5 |
■ 軸孔d按h7/H8優(yōu)先配合設計
■ 安裝時工作氣隙必須按照表中δ值調整，且四周均勻
■ 請注意d7欄安裝螺釘數量及規(guī)格
|
|
|
|
|
|
|
|
