K23J-8W,K23J-8T,K23J-10W,K23J-10T,K23J-15W,K23J-15T,K23J-20W,換向閥
點擊圖片查看原圖

型號： K23J-8W,K23J-8T,K23J-10W,K23J-10T,K23J-15W,K23J-15T,K23J-20W
PDF下載： 如需產品詳細說明請與銷售客服聯系
瀏覽次數： 1376
詢價

公司基本資料信息
  • 聯系人銷售員 1053(先生) 銷售員
  • 電話13812199898
  • 地區江蘇-無錫市
  • 地址無錫市會北路28-135
詳細說明
K23J-8W,K23J-8T,K23J-10W,K23J-10T,K23J-15W,K23J-15T,K23J-20W,換向閥

一、特點：

　K23J-W系列是二位三通管接截止式換向閥，該閥結構合理，動作可靠，維修方便，尤其適用于較為惡劣的工作環境。分電控和氣控兩種。

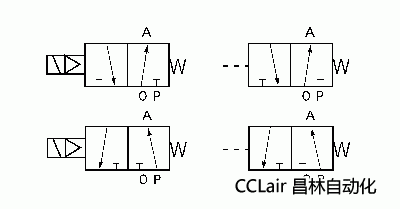

二、圖形符號：

三、型號說明：



四、技術參數

型號 K23J-8(T)W K23J-10(T)W K23J-15(T)W K23J-20(T)W K23J-25(T)W K23J-32(T)W K23J-40(T)W
流量（m3/h) 5 7 10 20 30 40 50
有效截面積S值（m㎡) 20 35 60 120 190 300 400
泄漏量ml/min ≤50 ≤100 ≤200 ≤300
換向時間sec ≤0.04 ≤0.06 ≤0.10 ≤0.15
切換頻率Hz ≥10 ≥8 ≥4 ≥3
工作壓力MPa 0.2～0.8
環境溫度℃ -50～50
電壓（V） AC：380，220，110，36；DC：220，110，24

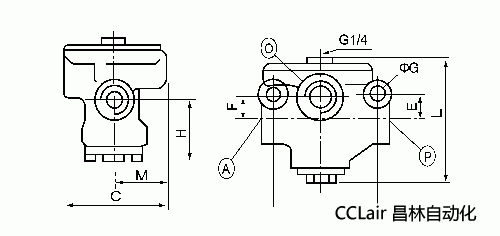

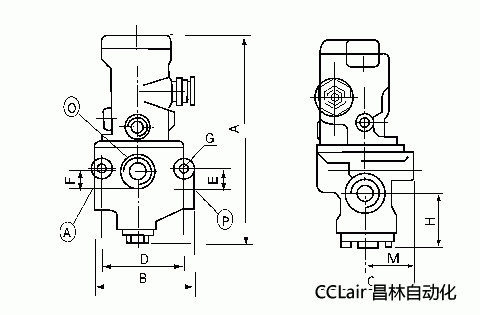

五、外形及安裝尺寸：

型號 公稱通徑 接管螺紋 A B C D E F G H M L
P A O
K23J-8(T)W 8 G1/4 G1/4 G1/2 180 96 78 73 17 16.5 φ9 45 39 85
K23J-10(T)W 10 G3/8 G3/8
K23J-15(T)W 15 G1/2 G1/2
K23J-20(T)W 20 G3/4 G3/4 G1 198 113 89 82 24 21 φ9 52 38 105
K23J-25(T)W 25 G1 G1
K23J-32(T)W 32 G11/4 G11/4 G11/2 268 165 121 118 37 46 φ9 75 46 170
K23J-40(T)W 40 G11/2 G11/2
