技術參數
防爆標志：［Exia Ga］ⅡC;危險區允許輸入信號： 電流源、二三線制變送器、HART數字信,輸入阻抗：約50Ω,可向安全區輸出信號,電流：0（4）mA~20mA、HART信號.
輸出負載能力：0（4）mA~20mA:≤300Ω； 配電輸出電壓：開路電壓≤26V,滿載20mA輸出時電壓≥17.5V;隔離傳輸準確度; ±0.2％F.S(25℃±2℃) 溫度漂移:<30ppm/℃;響應時間：≤0.2s。
介電強度：≥2500V AC(輸入/輸出/電源之間，漏電流1mA,測試時間1min)絕緣電阻：≥100MΩ(輸入/輸出/電源之間）；電磁兼容：EMC符合IEC61000---- 國家儀器儀表電器產品質量監督檢驗中心(CQST)認證參數：Um=250V AC/DC9、11端子間Um = 250V AC/DCUo = 26.4V Io = 88mA Po = 580.08mW氣體組別 IIC：Co=0.06μF Lo=2.30mH 10、11端紫間Uo = 6.16V Io= -- Po = -- 氣體組別 IIC：Co = 1.05μF
電 源: 直流18~32V(典型值24V DC；功耗: 1.0W
接 線 圖
外型尺寸
寬X高X深（100mmX115mmX22.5mm）
面板指示燈
PWR:綠色電源指示燈,儀表正常工作時常亮;

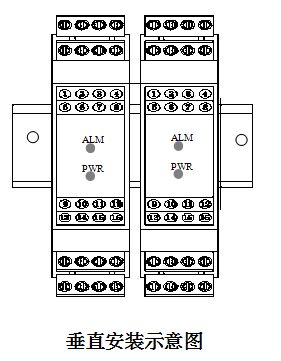

安裝方法
35mm導軌式安裝，安裝時請注意卡位穩定、牢固。 請盡可能垂直安裝，以利于儀表內部熱量散發。
使用環境
安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。周圍環境溫度：-10～﹢50℃空氣相對濕度：＜90%RH（不結露）工作振動頻率＜25Hz，振幅＜0.1mm（全振幅）外磁場＜400A/m（約5Oe），周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其合金起腐蝕作用的介質，以及易燃易爆的物質。
與安全柵相連接的現場儀表均應符合有關標準的規定。環境大氣壓：86kPa～110kPa
安全事項
1、安全柵本安端(藍色)和非本安端電路的接線導線配在匯線槽中應分開鋪設，各自采用獨立的保護套管。本安側的配線套管內不允許有其它電源線，包括其它本安電路使用的電源線。
2、通往危險場所的導線應選用藍色的本安導線，導線的軟銅面積必須大于0.5mm2，絕緣強度應大于500V：接地線電阻不大于1Ω。
3、在安全柵進行通電調試時，必須注意安全柵的型號、接線方法、線路極性等是否符合設計及產品要求，否則可能對人身及設備造成傷害。
4、嚴禁用兆歐表測試安全柵端子之間的絕緣強度。若要檢查系統的絕緣強度，應先斷開全部接線，否則可能會引起安全柵內部電路損壞。
5、與安全柵相連接的現場儀表，均應為通過國家防爆部門進行防爆試驗并取得防爆合格證的儀表。
6、如安全柵內部模塊損壞需要更換時，需會同制造廠共同修理，經檢修后方能重新投入運行。
7、安全柵的安裝、使用和維護應嚴格遵照GB3836.15-2010《爆炸性氣體環境用電氣設備 第15部分 危險場所電氣安裝（煤礦除外）》的有關規定進行。
|
|
|
|
|
|
|
|
