產品型號：WSE100檢測端二、三線制輸入隔離安全柵

WSE100檢測端二、三線制輸入隔離安全柵
將直流電流信號從危險區隔離傳輸?shù)桨踩珔^(qū)電源信號輸入信號輸出三隔離

主要技術參數：

防爆標志	[Exia]Ⅱ C
電源	電壓范圍 20～35V DC
功耗	不配電1.0W 配電1.4W（輸出 20mA/550Ω）

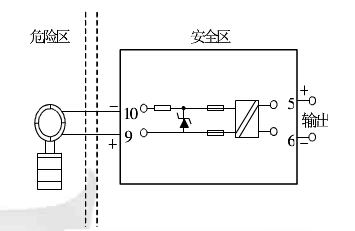

危險區信號	輸入端9、10、11；4-20mA 信號源 9、11；二線制變送器 9、10；三線制變送器 9、10、11
安全區信號	輸出信號 4～20mA:輸出(電流)負載 0～550 Ω；輸出(電壓)內阻:250 Ω（1～5V）；輸出端安全實施加電壓:≤35VDC
傳輸特性	精度 0.1% F.S
溫度漂移	0.003% F.S/℃
響應時間（10%～90%）	＜50ms
防爆認證參數	9- 10+ 端口:Uo =27V Io=88.5mA Po=597mW,Um=250V AC/DC,
Ⅱ C	Co=0.063 μ F Lo=3.2mH
	9+ 11- 端口:Uo =2.7V Io=38mA Po=25.65mW Um=250V AC/DC
Ⅱ C	Co=70 μ F Lo=17.24mH
	9- 10+ 11- 端口:Uo =26.3V Io=136mA,o=894.2mW Um=250V AC/DC
Ⅱ C	Co=0.068 μ F Lo=1.35mH
絕緣強度	本安端/ 非本安端 2500V/1 分鐘, 本安端之間 1000V/1 分鐘
外殼	聚碳酸酯/ABS 外殼材料
安裝	T 型35mm 標準導軌
工作溫度	-20℃～+60℃
保護等級	IP20（IEC60529/EN60529）
接線顏色標識	安全端- 黃色危險端- 蘭色
