RWG-124,RWG-1240S,RWG-1241S,RWG-1249S,模擬熱電阻輸入溫度變送器 一入一出

RWG-124□S  模擬熱電阻輸入溫度變送器 一入一出特性
熱電阻溫度隔離變送。
輸出直流電流或電壓信號。
單通道，一入一出。
輸入－輸出－電源之間隔離。
輸出信號零點和滿度可調整。
帶有工作電源指示燈。
模塊化拔插式結構，可帶電拔插。
標準的35mmDIN導軌卡式安裝。
概述
熱電阻信號輸入，經過隔離,  轉換為固定量程的標準直流信號輸出。
單通道的熱電偶溫度變送器, 一路輸入，一路輸出。該溫度變送器采用獨立的直流電源供電方式， 供電電源 -輸入 - 輸出之間隔離。
儀表主機與底座為拔插式結構，接線端子布置在底座上,接線采用M3螺絲緊固, 標準的35mmDIN導軌卡式安裝。
可以與單元組合儀表及DCS、PLC等系統配合使用。
技術參數
供電電源
供電電壓范圍：20~30VDC
額定供電電壓：24V DC
電流消耗：< 38mA（24VDC供電, 20mA輸出時）
電源指示：通電時，LED電源指示燈亮
輸  入
輸入熱電阻類型：Pt100、Pt10、Cu50、Cu100等各型熱電阻
引線電阻：≤ 10Ω
輸  出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
負 載：電流 4~20mA 輸出時, ≤350Ω（出廠默認）,另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選 ;
              電壓 1~5V 輸出時, ≥10KΩ
輸出紋波： < 10mV p-p
綜合通用參數
標準精度：±0.2%
溫度漂移：±0.015% / ℃
響應時間： < 10ms
零點調整范圍：-2~+2% （通過零點旋鈕調整）
滿度調整范圍：98~102% （通過滿度旋鈕調整）
隔離能力：輸入-輸出-電源之間 1.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間  ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃
環境濕度范圍：5~95%（無冷疑）
外形尺寸：厚25×高80×長80（mm）
整機重量：約 85g

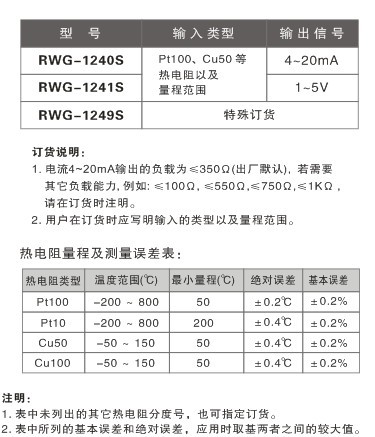

選型、訂貨代碼

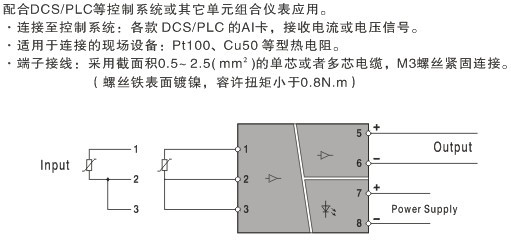

端子接線圖
