詳細說明
WZPK-240D,多點鎧裝熱電阻
1、采用直螺紋、錐管螺紋或法蘭等多種形式的固定裝置，可在各種國產或引進設備上安裝使用。
2、接線盒類型繁多，可以在一般場合（普通防水盒），爆炸性氣氛（隔爆接線盒）或腐蝕性環境（不銹鋼隔爆盒）下可靠工作。
3、采用鎧裝測量元件，耐壓抗震，穩定可靠。
4、鎧裝芯與接線盒之間，都具有在保護管破損后，阻止測量介質侵入的阻斷結構。
5、具有符合國際電工委員會IEC標準的多種防爆等級產品（如DIIBT4、DIICT4、DIICT5等），能適應于不同等級要求的防爆場合測溫。
多點鎧裝熱電阻概述
多點鎧裝鉑電阻是為化肥工業設計的專用測溫儀表。它用來測量合成塔，反應罐等設備內不同深度的溫度，當鎧徑在Φ5以下時，最大深度可達30米以上。使用本產品時，用戶需自備外保護管，否則，智只能測量常壓和非腐蝕性介質。
多點鎧裝熱電阻技術參數
|
品種 |
分度號 |
測量范圍（℃） |
鎧套材料 |
點數與鎧徑d(mm) |
精度等級 |
備注 |
||
|
三點 |
六點 |
十二點 |
||||||
|
鉑電阻 |
Pt100 |
-200-500 |
1Cr18Ni9Ti |
Φ3 |
Φ3 |
Φ3 |
I或II |
1、當每點輸出兩個信號時，測量點數測相應減半。2、當熱電阻為兩線輸出方式，而傳輸為三線制時，可在一個端子接一根線；另一個端子接兩根線。 |
多點鎧裝熱電阻特點
1、采用直螺紋、錐管螺紋或法蘭等多種形式的固定裝置，可在各種國產或引進設備上安裝使用。
2、接線盒類型繁多，可以在一般場合（普通防水盒），爆炸性氣氛（隔爆接線盒）或腐蝕性環境（不銹鋼隔爆盒）下可靠工作。
3、采用鎧裝測量元件，耐壓抗震，穩定可靠。
4、鎧裝芯與接線盒之間，都具有在保護管破損后，阻止測量介質侵入的阻斷結構。
5、具有符合國際電工委員會IEC標準的多種防爆等級產品（如DIIBT4、DIICT4、DIICT5等），能適應于不同等級要求的防爆場合測溫。
多點鎧裝熱電阻概述
多點鎧裝鉑電阻是為化肥工業設計的專用測溫儀表。它用來測量合成塔，反應罐等設備內不同深度的溫度，當鎧徑在Φ5以下時，最大深度可達30米以上。使用本產品時，用戶需自備外保護管，否則，智只能測量常壓和非腐蝕性介質。
多點鎧裝熱電偶選型表
| WZP | 多點鎧裝熱電阻 | ||||||||||
| 代號 | 使用行業類別 | ||||||||||
| H | 石油化工 | ||||||||||
| 代號 | 測量點數(在2至12之間，按正整數序列變化) | ||||||||||
| 2 | 不同深度的測量點為二點 | ||||||||||
| ※ | ――――――― | ||||||||||
| ※ | ――――――― | ||||||||||
| 12 | 不同深度的測量點數為十二點 | ||||||||||
| 代號 | 固定裝置形式 | ||||||||||
| l | 無固定，適用于≤6點 | ||||||||||
| 2 | 固定螺紋，適用于≤6點 | ||||||||||
| 3 | 帶活絡接頭錐形管螺紋，適用于≤12點 | ||||||||||
| 4 | 固定法蘭，適用于≤12點 | ||||||||||
| 5 | 帶吹氣裝置直螺紋，適用于≤12點 | ||||||||||
| 代號 | 接線盒形式 | ||||||||||
| 2 | 防濺式，適用于≤12點 | ||||||||||
| 3 | 防水式，適用于≤6 | ||||||||||
| 4 | 防爆式，適用于≤6點，防爆標志；dIIcT4、ibIIcT5、dIICT5 | ||||||||||
| 7 | 不銹鋼隔爆盒，適用于≤12點，防爆標志；dIICT5、ibⅡcT5 | ||||||||||
| 代號 | 輸出形式 | ||||||||||
| 2 | 兩線制 | ||||||||||
| 3 | 三線制 | ||||||||||
| 代號 | 多點熱電偶外護管材質 | ||||||||||
| 0 | 1Cr18Ni9Ti;常規供貨 | ||||||||||
| 1 | GH30合金;僅S分度號和B分度號使用 | ||||||||||
| 代號 | 鎧套直徑(在3至8之間，按正整數序列變化) | ||||||||||
| 3 | 鎧裝直徑Φ3 | ||||||||||
| ※ | ――――――― | ||||||||||
| ※ | ――――――― | ||||||||||
| 8 | 鎧套直徑由Φ8 | ||||||||||
| 代號 | 多點熱電偶精度等級 | ||||||||||
| II | II級;國內常規供貨 | ||||||||||
| I | I級;協議供貨;需加價 | ||||||||||
| 代碼 | 每支元件的插入深度l（由短到長排序）mm | ||||||||||
| l1 | 長度最短的一個測量點 | ||||||||||
| ※ | ――――――― | ||||||||||
| ※ | ――――――― | ||||||||||
| ln(n=測量點數） | 長度最長的一個測量點 | ||||||||||
| WZP | H | □ | -□ | □ | □ | □ | □ | □ | □/□/.../□ | ||

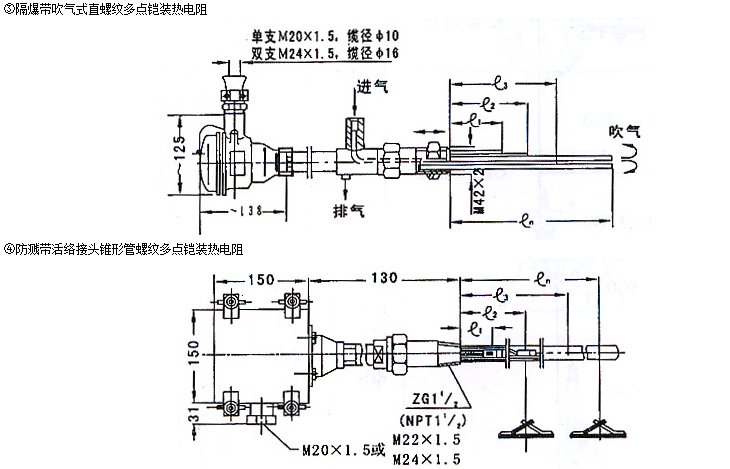

外形結構圖
