KH101,KH102,KH103,KH104,四通道彩色無紙記錄儀
簡介
KH100系列是我公司歷經十年開發成功的新一代無紙記錄儀。產品集高可靠性、高穩定性于一身；是國內第一款具U盤、SD卡雙卡備份的無紙記錄儀，U盤實現數據轉存，SD卡實現海量存儲；中英文畫面切換；縱橫走紙自由選擇；自定義曲線顏色；信號萬能輸入、高精度、抗干擾能力強。
儀表構造

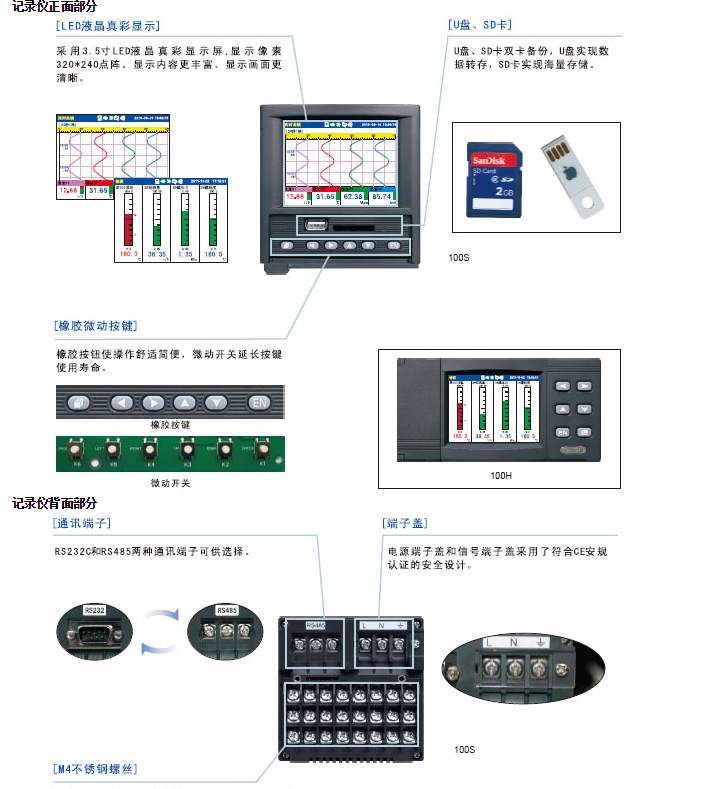

橡膠微動按鍵延長按鍵使用壽命！ 3.5寸1ED液晶真彩顯示！
基本功能
1-4通道萬能輸入！
批量記錄,循環存儲！
U盤、SD卡完成數據備份及轉存！
擁有RS232C、 RS485、 GPRS等多種通訊方式！
顯示和操作
縱橫走紙自由選擇，自定義曲線顏色！
提供曲線、棒圖、數字等多種顯示方式！
支持中英文畫面切換！
應用軟件
上位機管理軟件DWR
實現數據采集、瀏覽、分析、導出！
使用上位機進行儀表組態,方便快捷!
技術規格
一般規格
構造
| |
KH100S
|
KH100H
|
|
安裝方法
|
嵌入式儀表盤安裝(垂直平面）
|
|
安裝角度
|
最多允許從水平面向后傾斜30度
|
|
儀表盤厚度
|
1-10mm
|
|
外部尺寸
|
100(W)×100(H)×118(D)
|
160(W)×80(H)×118(D)
|
|
凈重
|
＜0.8Kg（不包括選配件）
|
電源部分
額定電源電壓：220V
允許電壓范圍：85VAC~265VAC
允許頻率范圍：50Hz
功耗：≤10W（包括選配功能）
輸入部分
輸入通道： 最多能同時測量4個輸入通道
測量通道： 1秒
信號類型： 直流電流(I)、直流電壓(V)、熱電偶(TC)、熱電阻(RTD)、頻率(FR）
輸入倌號類型與可測量范圍：
|
信號類別
|
倌號類型
|
可測量范圍
|
精度（25℃）
|
輸入阻抗
|
|
電流
|
4-20mA
|
4.00mA-20.00mA
|
±0.2%
|
≤300Ω
|
|
0-20mA
|
0mA-20.00mA
|
±0.2%
|
≤300Ω
|
|
0-10mA
|
0mA-10.00mA
|
±0.2%
|
≤300Ω
|
|
電壓
|
1-5V
|
1.000V-5.000V
|
±0.2%
|
10MΩ
|
|
0-5V
|
0V-5.000V
|
±0.2%
|
10MΩ
|
|
20mV
|
0mV-20.00mV
|
±0.2%
|
10MΩ
|
|
100mV
|
0mV-100.00mV
|
±0.2%
|
10MΩ
|
|
電阻
|
400Ω
|
0.0Ω-400.0Ω
|
±0.2%
|
---
|
|
數宇倍號
|
FR
|
0Hz-10000Hz
|
±1Hz
|
---
|
|
FR.
|
0.0Hz-3000Hz
|
±0.1℃
|
---
|
|
熱電阻
|
Pt100
|
-200℃-650.0℃
|
±0.4℃
|
---
|
|
Cu50
|
-50℃-140.0℃
|
±0.4℃
|
---
|
|
Cu53
|
-50℃-150.0℃
|
±0.4℃
|
---
|
|
BA1
|
-100℃-600℃
|
±0.4℃
|
---
|
|
BA2
|
-100℃-600℃
|
±0.4℃
|
10MΩ
|
|
熱電偶
|
S
|
-50℃-1768℃
|
±2℃
|
10MΩ
|
|
R
|
-50℃-1768℃
|
±2℃
|
10MΩ
|
|
B
|
250℃-1820℃
|
±2℃
|
10MΩ
|
|
K
|
-50℃-1300℃
|
±1℃
|
10MΩ
|
|
N
|
-200℃-1300℃
|
±1℃
|
10MΩ
|
|
E
|
-100℃-1000℃
|
±1℃
|
10MΩ
|
|
J
|
-100℃-1000℃
|
±1℃
|
10MΩ
|
|
T
|
-200℃-400℃
|
±1℃
|
10MΩ
|
|
WRE5-26
|
0℃-2310℃
|
±2℃
|
10MΩ
|
|
WRE5-25
|
0℃-2315℃
|
±2℃
|
10MΩ
|
|
F1
|
600℃-2000℃
|
±2℃
|
10MΩ
|
|
F2
|
600℃-2000℃
|
±2℃
|
10MΩ
|
頻率輸入
低電平：最小-5V，最大+2V
高電平：最小+4V，最大+26V
占空比：10%~90%
驅動電流：最小1.5mA
模擬輸入板卡
分辨率：16位
采用速度：每秒1次/4通道
信號端子耐壓：最小-26VDC,最大+26VDC
串模抑制電壓（50Hz）：5V信號：1.5V
10V信號：1.5V
20mV信號：50mV
100mV信號：150mV
|
|
傳感器斷線檢測：熱電阻、熱電偶傳感器開路（斷線）
4~20mA輸入電流小于2mA
其他信號不適用
傳惑器開路響應時間：4~20mA 2秒
1~5V 2秒
熱電阻熱電偶 4秒
每秒通道 4秒
顯示部分
顯示器：3.5寸TFT彩色液晶顯示器（320x240點）
顯示組：4組
位號：7個漢宇或15個宇母（數字）
單位：3個漢字或7個字母（數字）
狀態顯示：畫面名稱、板卡狀態、報警狀態、SD卡狀態、USB設備狀態、循環顯示狀態、時間
畫面顯示：測量數據（數字顯示、棒3顯示、曲線顯示），歷史曲線，
功能畫面（文件列表、存儲操作、數據備份、打印、累計報表）
曲線顯示：可以選擇橫向、縱向顯示，可自定義曲線顏色
歷史曲線： 顯示內存中的存儲數據，可放大1/2/4/8/16/32倍
畫面更新率：1秒
24V配電器變送功能
回路： 1路
輸出電壓： 24V±5%
最大輸出電流：60mA（過載保護電流：約90mA〉
報警
報警數目： 每個通道有4個報警
報警類型： 上限報警、下限報警、増量報警、減量報警
報警延遲時間：0-10秒
報警輸出： 輸出至內部繼電II
顯示： 發生報警時.在相應畫面顯示報警狀態.在狀態欄顯示報警圖標
報警記錄： 在報警列表畫面顯示已發生的報替?zhèn)嘞?br style="margin: 0px; padding: 0px;" />
運輸和存儲條
環境溫度：-10℃~60℃
環境濕度：0%~95%（不結露）
正常運行條件
工作電源：220VAC/50Hz
工作溫度：0℃~50℃
環境濕度：20%~85%（不結露）
預熱時間：接通電源后30分鐘
安裝位置：室內
附加條件
模擬輸出（/T1）
輸出通道數：1路
輸出類型： 4—20mA巾
負載：≤750Ω
報警輸出繼電器（/A2,/A4）
| |
KH100S
|
KH100H
|
|
敏出點數
|
2路
|
4路
|
|
觸點容量
|
250VAC/3A、 30VDC/3A(阻性負）
|
|
觸點類型
|
常開
|
|
繼電器共用
|
或操作（可多通道共用）
|
通信功能（/C2,/C3）
連接方式：RS232（/C2）或RS232（/C3）
協議：Modbus-RTU（從機協議）
通信速率： 1200/2400/4800/9600/19200/38400/57600/115200
字節交換： 2-1 4一3、 1-2 3-4、 4-3 2-1、 3-4 1-2
打印功能（/C4)
打印機： 面板式微型打印機
打印內容：實時數據、歷史數據、累積報表
打印方式：手工打印、定時打印
USB功能（/U）
協議：兼容USB2.0協議
端口數：1個
容量：最大4GB
SD功能（/S）
協議：兼容標準SD協議（非SDHC）
端口數：1個
容量：最大2GB
儀表24VDC供電（/P1)
供電電壓：20VDC~28VDC
功率：≤10W
|
