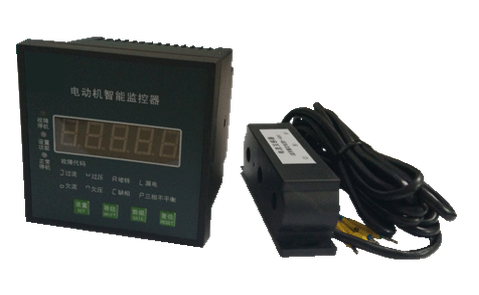

MT-MD140B 通訊型馬達保護器

MT-MD140B 通訊型馬達保護器

一、產品概述：

     該產品具有過壓保護、欠壓保護、斷相保護、三相不平衡保護、堵轉保護、短路保護、欠流保護、過流保護、來電自啟動、報警功能、保護控制、接地及漏電保護、模擬量輸出、通訊功能、電壓保護及參數測量。

二、開孔尺寸：90*90

三、技術參數：

基礎參數 1.繼電器輸出容量：5A/250V AC

         2.起動延時時間設定范圍：1-99S
         3.過壓保護：當電壓超過過壓設定值時，動作時間≤10S
         4.欠壓保護：當電壓低于欠壓設定值時，動作時間≤10S
         5.斷相保護：當任意一相斷開時，動作時間≤4S
         6.三相不平衡保護：當 相的電流值＞0.8倍的額定電流，不平衡保護動作時間≤4S
         7.堵轉保護：當工作電流達到額定電流的3.5倍及以上時，動作時間≤1S
         8.短路保護：當工作電流達到額定電流的8倍及以上時，動作時間≤0.2S
         9.欠流保護：當電流小于欠流保護設定值時，控制器在30S內動作
         10.過流保護：過流動作時間序號用戶可根據實際需要自行設定
         11.接地及漏電保護：當接地及漏電電流大于或等于設定電流值時，動作時間≤5S

輸 出    模擬量4  20mA  DC

通 訊    類型     Rs485
         波特率   1200-9600bps
         協議     MODBUS-RTU
         功能  讀出、寫入設置參數讀出實際測量值執行操作命令

電 源    AC\DC 220V±10%，  50/60HZ;   整機功耗： ≤5W

環 境    運行溫度   -25℃3~+55℃
         存儲溫度   -40℃~+85℃
         相對濕度   5%~95%(不結露）

四、產品規格：
