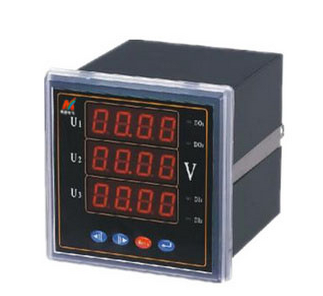

MT-B140S67-3U 三相電壓表

一、產品概述：

    MT-B140S系列三相智能電測表是一種可設置CT和PT變比，具有模擬量變送輸出、繼電器輸出等功能，配備RS485通訊接口的智能系列儀表?？捎糜跍y(cè)量三相回路中的電壓參數值。該系列產品以安裝簡便，操作簡潔、準確度高特點，主要替代了目前用于400V低壓柜中的指針式儀表、電量變送器等測量、顯示、變送裝置。

二、產品特點：

   測量:三相電壓表。

   顯示：三排LED數碼管顯示。

   通訊：RS485通訊，MODBUS-RTU協議。

   輸入: 3路開關量輸入。

   輸出: 2路開關量輸出、1路模擬量輸出。

   擴展：可直接從電流、電壓互感器輸入信號，現場可編程設置輸入?yún)?shù)變比。

   功能：四位顯示、量程顯示任意設定。

   用途：進線、母線以及重要配出回路，適用GCS、GCK、MNS、GGD等柜型。

三、產品類型：

   三相電壓表

四、技術參數：

測 量      參 數       精 度       位 數           范 圍

           電 壓       0.2%          4           0-9999/kv

輸 入  額定值      電壓：100V/400V；電流：5A，允許20%的超限（1A可選）

       過  載      電壓：2倍額定值（連續）

                          電流：2倍額定值（連續），20倍額定值/1秒

       負  荷      電壓：<0.4VA；電流<0.1VA

       開關量輸入  數量：4路

輸 出  開關量輸出：

       數  量      2路

       輸出類型    機械觸點

       輸出容量    5A/250V AC或30V DC

       模擬量輸出：

       數  量      4路

       分 辨 率    12bit

       范  圍      4～20mA  DC

       負載能力    4～20mA    負載電阻：500Ω

通 訊  類  型      RS485

       波特率      1200-19200bps

       協  議      MODBUS-RTU

       功  能      讀出、寫入設置參數

                   讀出實際測量值

                   執行操作命令

環 境  運行溫度    -25℃～+55℃

       存儲溫度    -40℃～+85℃

       相對濕度    5%～95%RH (不結露)

電 源  85～265V AC，50/60Hz;（100～280V DC） 整機功耗： ≤5W

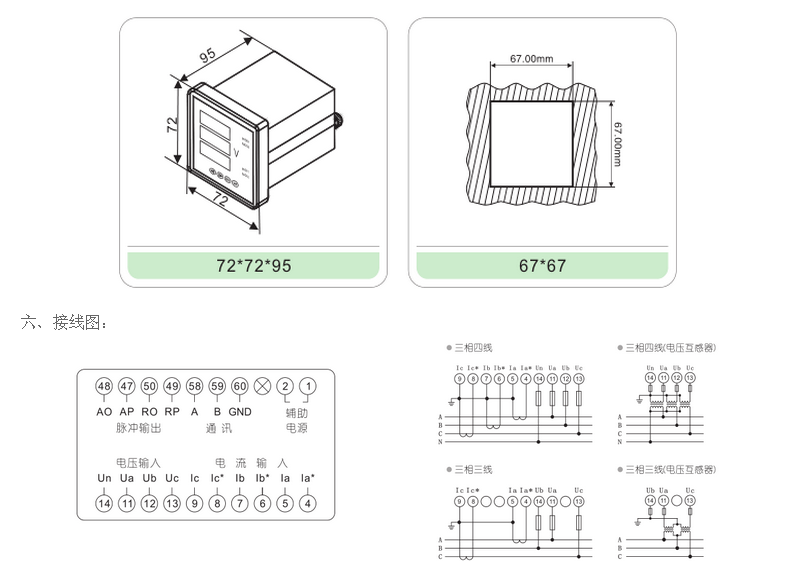

五、開孔尺寸： 67*67
