產品簡介：
LD5700系列多回路數字顯示控制儀采用了表面貼裝工藝，全自動貼片機生產，具有很強的抗干擾能力。本儀表支持多種信號類型輸入，可與各類傳感器、變送器配套使用，實現對溫度、壓力、液位、速度、力等物理量的測量顯示，可巡回檢測8～16路測量信號，適用于需要進行多測量點巡回檢測的系統。
產品特色
|
雙屏LED數碼顯示，PV顯示測量值，SV顯示當前通道號 |
|
可巡回檢測8～16路測量信號，各輸入通道測量信號互不干擾 |
|
具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度 |
|
報警方式可選擇8路或16路“統一報警輸出”、“16路分別報警輸出”，“統一報警輸出”時通過參數設置可選擇帶記憶報警和不帶記憶報警功能，儀表面板帶LED報警指示燈 |
|
變送輸出方式可以選擇“統一變送輸出”、“8路分別變送輸出”、“按指定輸入通道的采樣值變送”、統一變送、“16路采樣值加權平均變送”、“16路輸入最大值變送”、“16路輸入最小值變送” |
|
儀表數據刷新周期2秒/16路 |
|
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議 |
|
儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能 |
|
帶DC24V饋電輸出，為現場變送器配電 |
|
輸入、輸出、電源、通訊相互之間采用光電隔離技術 |
|
參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能 |
技術參數
|
輸 入 |
||||
|
輸入信號 |
電流 |
電壓 |
電阻 |
電偶 |
|
輸入阻抗 |
<250R |
>500KΩ |
||
|
輸入電流最大限制 |
30mA |
|||
|
輸入電壓最大限制 |
<6V |
|||
|
輸 出 |
||||
|
輸出信號 |
電流 |
電壓 |
繼電器 |
24V配電或饋電 |
|
輸出時允許負載 |
≤500Ω |
≥250 KΩ（注：需要更高負載能力時須更換模塊） |
AC220V/3A（大） DC24V/3A（大） |
≤30mA |
|
綜合參數 |
||||
|
測量精度 |
0.2%FS±1字 |
|||
|
設定方式 |
面板輕觸式按鍵數字設定；參數設定值密碼鎖定；設定值斷電永久保存。 |
|||
|
顯示方式 |
-1999～9999測量值顯示、設定值顯示，發光二級管工作狀態顯示 |
|||
|
使用環境 |
環境溫度:0～50℃；相對濕度:≤85%RH； 避免強腐蝕氣體。 |
|||
|
工作電源 |
AC 100～240V(開關電源)，50-60HZ； DC 20~29V (開關電源)。 |
|||
|
功 耗 |
≤5W |
|||
|
結 構 |
標準卡入式 |
|||
|
通 訊 |
采用標準MODBUS通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：15米。 注：儀表帶通訊功能時，通訊轉換器最好選用有源轉換器 |
|||

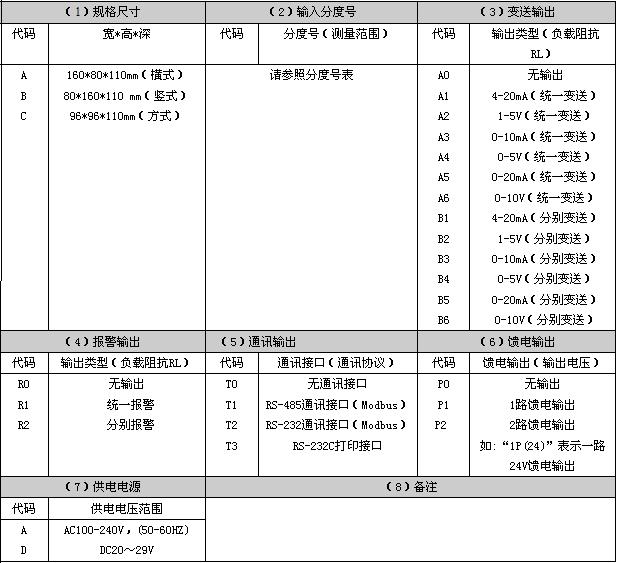

品牌選型
LD5700 □ / □ / □ / □ / □ / □ / □ / □
8回路 （1）（2）（3）（4）（5）（6）（7） (8)
LD5700 □ / □ / □ / □ / □ / □ / □ / □
16回路（1）（2）（3）（4）（5）（6）（7） (8)
|
|
|
|
|
|
|
|
