SWP-G，SWP-G101,SWP-G103經濟型單回路數字顯示控制器
★ 06-可控硅過零觸發脈沖輸出 07-電壓控制固態繼電器輸出 09-雙向可控硅輸出
SWP-G401,SWP-G403，SWP-G701,SWP-G703，SWP-G801,SWP-G803，SWP-G901,SWP-G903
1.產品簡介：
可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。
2.產品參數:

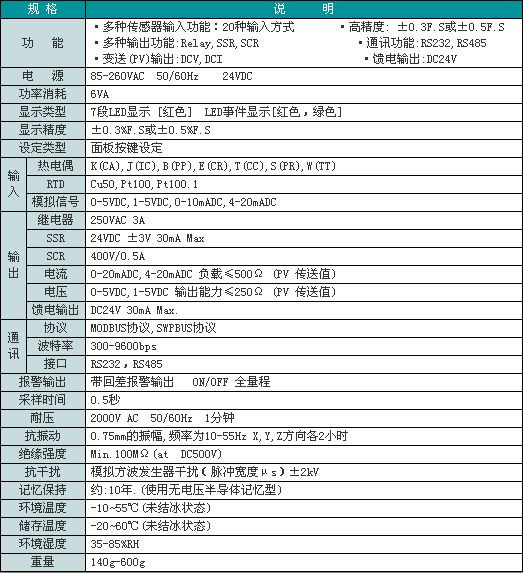

技術參數
型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||
|
SWP-G
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
SWP-G系列經濟型數字顯示控制戚
|
|
外形尺寸
|
1
4
7
8
9
|
48×48mm
96×48mm（橫式），48×96mm（豎式）
72×72mm
160×80mm（橫式）,80×160mm（豎式）
96×96mm
|
|||||||||
|
控制作用
|
01
03
|
測量顯示
三位式控制
|
|||||||||
|
通訊方式
|
-□
|
參見 “通訊方式”
|
|||||||||
|
輸出方式
|
□
|
參見 “輸出方式”
|
|||||||||
|
輸入類型
|
-□□
|
參見 “輸入類型”
|
|||||||||
|
第一報警方式
|
-N
-H
-L
|
無報警（可省略）
上限報警
下限報警
|
|||||||||
|
第二報警方式
|
N
H
L
|
無報警（可省略）
上限報警
下限報警
|
|||||||||
|
饋電輸出
|
-P
|
DC24V饋電輸出
|
|||||||||
|
供電方式
|
-W
-T
|
DC24V供電
AC85~260V供電（開關電源）
AC220V供電（線性電源，默認）
|
|||||||||
|
外形特征
|
-X
-S
|
橫式顯示儀表（可省略）
豎式顯示儀表
|
|||||||||
※：G10、G70 通訊功能、PV變送功能只能指定其中一項。
★通訊方式：
|
選型代碼
|
0
|
2
|
3
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-485
|
特殊規格
|
★輸出方式：
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無輸出
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
SOT輸出
|
★輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA開方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V開方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V開方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切換輸入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
