SWP-LCD-R,SWP-LCD-R8101,SWP-LCD-R8103小型單色無紙記錄儀
SWP-LCD-R8201,SWP-LCD-R8203
SWP-LCD-R8301,SWP-LCD-R8303
1.產品簡介：
SWP-LCD-R小型單色無紙記錄儀是一種智能化的多功能二次儀表，適合于對各種過程常量進行檢測，控制，記錄與遠傳。
2.產品參數:

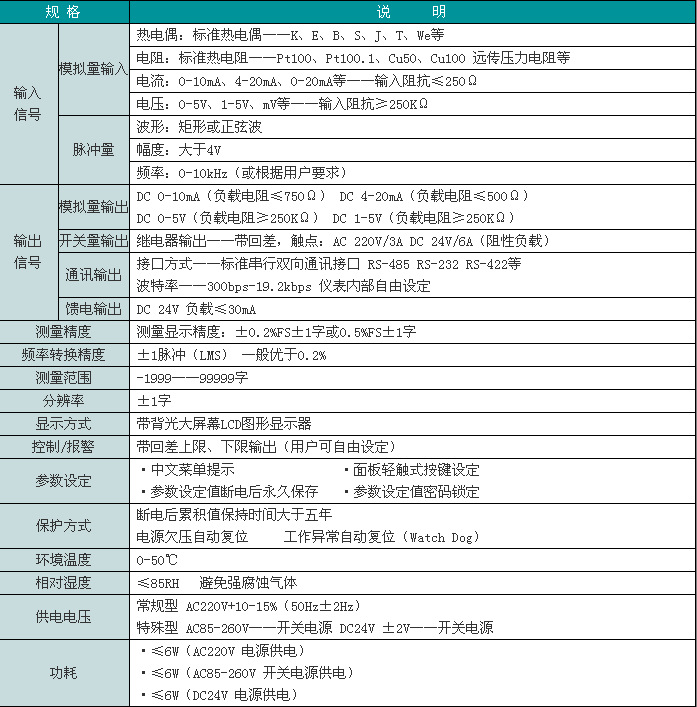

技術參數
型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||||||||
|
SWP-LCD-
|
□
|
□
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
/□□
|
-□
|
□
|
□
|
-□
|
-□
|
-□
|
大屏幕帶背光液晶顯示儀表
|
|
儀表功能
|
R
|
帶記錄功能（省略表示不帶記錄）
|
|||||||||||||||
|
外形尺寸
|
8
|
160×80mm（橫）80×160mm（豎）
|
|||||||||||||||
|
輸入通道
|
1
2
3
|
單路
雙路
三路（第三路只能電壓/電流切換）
|
|||||||||||||||
|
控制作用
|
01
03
|
測量記錄
三位式控制
|
|||||||||||||||
|
通訊方式
|
□
|
參見“通訊方式”
|
|||||||||||||||
|
第一變送輸出
|
□
|
參見“變送輸出方式”
|
|||||||||||||||
|
第二變送輸出
|
□
|
, , , , |
參見“變送輸出方式”
|
||||||||||||||
|
第一路輸入類型
|
□□
|
參見“輸入類型”
|
|||||||||||||||
|
第二路輸入類型
|
□□
|
參見“輸入類型”
|
|||||||||||||||
|
第三路輸入類型
|
□□
|
參見“輸入類型”
|
|||||||||||||||
|
第一報警方式
|
□
|
參見“報警方式”
|
|||||||||||||||
|
第二報警方式
|
□
|
參見“報警方式”
|
|||||||||||||||
|
第三報警方式
|
□
|
參見“報警方式”
|
|||||||||||||||
|
饋電輸出
|
P
|
DC24V饋電輸出
|
|||||||||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V（開關電源）
AC220V供電（線性電源，可省略）
|
|||||||||||||||
|
外形特征
|
S
|
豎式顯示儀表
橫式顯示儀表
|
|||||||||||||||
注：第三路輸入只能為電流或電壓。
★通訊方式
|
選型代碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
★變送輸出方式：
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~199.9℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA開方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~400.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V開方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V開方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
全切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
24
|
頻率輸入
|
0~10KHz
|
★全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
0 01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1~5V
|
21
|
1~5V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0~5V
|
22
|
0~5V開方
|
|
03
|
K
|
07
|
WRe3~25
|
12
|
4~20mA
|
19
|
4~20mA開方
|
||
|
04
|
E
|
08
|
Pt100
|
13
|
0~10mA
|
20
|
0~10mA開方
|
★報警方式：
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無報警（可省略）
|
上限報警
|
下限報警
|
SWP-LCD-R8301,SWP-LCD-R8303
