SWP-LED,SWP-C101,SWP-C103,SWP-C104單回路數字/光柱顯示控制儀
SWP-C701,SWP-C703,SWP-C704
SWP-C801,SWP-C803,SWP-C804
SWP-C901,SWP-C903,SWP-C904
SWP-S101,SWP-S103,SWP-S104
SWP-S401,SWP-S403,SWP-S404
SWP-S701,SWP-S703,SWP-S704
SWP-S801,SWP-S803,SWP-S804
SWP-S901,SWP-S903,SWP-S904
SWP-801,SWP-803,SWP-804
1.產品簡介：
SWP-LED系列單回路數字/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。該儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
2.產品參數:

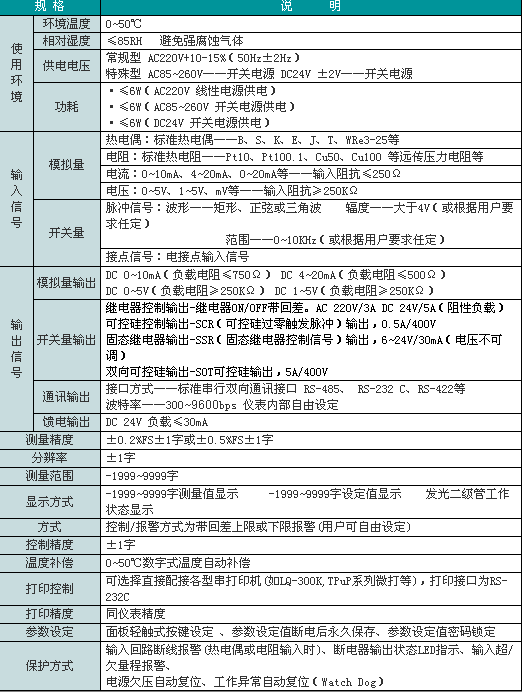

技術參數
型譜表
★SWP-LED系列數字顯示控制儀型譜表
|
型號
|
代 碼
|
說 明
|
|||||||||
|
SWP-
|
□
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
□
|
LED系列數字顯示控制儀
|
|
外形特征
|
C
S
|
橫式顯示儀表*1
豎式顯示儀表*1
|
|||||||||
|
外形尺寸
|
1
4
7
8
9
|
48×48mm
96×48mm（橫式），48×96mm（豎式）
72×72mm
160×80mm（橫式）,80×160mm（豎式）
96×96mm
|
|||||||||
|
控制作用
|
01
03
04
|
測量顯示
三位式控制
四限控制或四限報警輸出
|
|||||||||
|
通訊方式
|
□
|
參見 “通訊方式”
|
|||||||||
|
輸出方式
|
□
|
參見 “控制輸出方式”
|
|||||||||
|
輸入類型
|
□□
|
參見 “輸入類型”
|
|||||||||
|
第一報警方式
|
N
H
L
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L）*2
|
|||||||||
|
第二報警方式
|
N
H
L
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L）*2
|
|||||||||
|
饋電輸出
|
P
|
DC24V饋電輸出
|
|||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電（線性電源，可省略）*3
|
|||||||||
★SWP-LED系列光柱測量顯示控制儀型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||
|
SWP-
|
ST□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
光柱顯示測量儀*3
|
|
外形尺寸
|
8
|
160×80mm（橫式）,80×160mm（豎式）
|
|||||||||
|
控制作用
|
01
03
04
|
測量顯示
三位式控制
四限控制或四限報警輸出*2
|
|||||||||
|
通訊方式
|
□
|
參見 “通訊方式”
|
|||||||||
|
輸出方式
|
□
|
參見 “變送輸出方式”
|
|||||||||
|
輸入類型
|
□□
|
參見 “輸入類型”
|
|||||||||
|
第一報警方式
|
N
H
L
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L） *2
|
|||||||||
|
第二報警方式
|
N
H
L
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L）*2
|
|||||||||
|
饋電輸出
|
P
|
DC24V饋電輸出
|
|||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電（線性電源, 可省略）
|
|||||||||
|
供電方式
|
X
|
橫式顯示
豎式顯示（可省略）
|
|||||||||
★ 注1：C80、C90系列為0.8英寸LED顯示、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警) 。
★ 注3：光柱顯示控制儀SWP-ST803-01-23-HL-X（橫式表“S”可省略）。
★通訊方式：
|
代 碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無輸出
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
SOT輸出
|
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★變送輸出方式：
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★ 輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~99999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~99999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA開方
|
-1999~99999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~99999 d
|
21
|
1~5V開方
|
-1999~99999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~99999 d
|
22
|
0~5V開方
|
-1999~99999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~99999 d
|
23
|
全可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~99999 d
|
★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”，可切換輸入類型如下：
|
代碼
|
輸入類型
|
序號
|
輸入類型
|
代碼
|
輸入類型
|
序號
|
輸入類型
|
序號
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1~5V
|
18
|
1~5V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0~5V
|
19
|
0~5V開方
|
|
03
|
K
|
07
|
WRe3~25
|
12
|
4~20mA
|
16
|
4~20mA開方
|
||
|
04
|
E
|
08
|
Pt100
|
13
|
0~10mA
|
17
|
0~10mA開方
|
★注：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★注3：C70、C10無頻率信號輸入。出廠默認開關電源。
