輸入/輸出范圍選型：
|
型 號 |
說 明 |
||
|
HA11- |
（一入一出）直流信號隔離器 |
||
|
|
1 |
0-75mV |
|
|
2 |
0-5V |
||
|
3 |
0-10V |
||
|
4 |
0-250V |
||
|
5 |
0-10mA |
||
|
6 |
0-20mA |
||
|
7 |
4-20mA |
||
|
8 |
其它 |
||
|
輸出信號 |
1 |
0-5V |
|
|
2 |
0-10V |
||
|
3 |
1-5V |
||
|
4 |
0-10mA |
||
|
5 |
0-20mA |
||
|
6 |
4-20mA |
||
|
7 |
-10－+10v |
||
|
8 |
其它 |
||
主要技術參數：
|
輸入阻抗 |
電壓型≥100KΩ 電流型：100Ω |
|
輸出阻抗 |
電壓型≥10KΩ 電流型≤550Ω |
|
精 度 |
±0.1～0.2%F.S |
|
溫度系數 |
<50ppm/℃ |
|
環境溫度 |
-20℃-＋ |
|
環境濕度 |
0－95%RH （無冷凝） |
|
絕緣電阻 |
電源/輸入/輸出≥100MΩ/500VDC |
|
絕緣強度 |
電源/輸入/輸出之間1500VAC/分鐘 |
|
頻率響應 |
≤2000HZ |
|
電 源 |
24VDC±10% |
|
執行標準 |
IEC61000-4-4:1995 /GBT18268 |
|

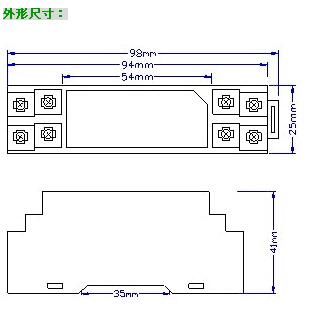

外形尺寸 |
長×寬×高＝98×25×41mm |
|
整機重量 |
100g |
|
安裝導軌 |
DIN35 |
|
消耗功率 |
＜1W |
HA11 直流信號隔離器，將各種輸入的直流信號經隔離濾波處理，轉換成所需的標準信號如4-20mA，0-10v,并輸出至控制系統或其它智能儀表。輸入/輸出/電源之間電磁全隔離，解決工業現場信號干擾、轉換、傳輸及匹配問題。高精度，長壽命，低功耗。
HA11信號隔離器，又稱隔離變送器，在工業現場與各種溫度、壓力、液位、流量變送器等配套使用，完成取回參數信號、隔離轉換輸出的工作，并對PLC、變頻器、DCS系統等起保護作用。
產品特點：
l 采用SMT表貼工藝及厚膜集成技術
l 模塊化表芯設計, 高品質進口元器件；
l 隔離與變送一體，輸入/輸出/電源之間全隔離
l 具有低功耗、低溫漂、高精度等特點
l 體積小巧，標準DIN35導軌安裝，使用方便
l 性能穩定可靠，可完全替代進口產品
HA11-11,HA11-12,HA11-13,HA11-14,HA11-15,HA11-16,HA11-17,HA11-18,
HA11-21,HA11-22,HA11-23,HA11-24,HA11-25,HA11-26,HA11-27,HA11-28,
HA11-31,HA11-32,HA11-33,HA11-34,HA11-35,HA11-36,HA11-37,HA11-38,
HA11-41,HA11-42,HA11-43,HA11-44,HA11-45,HA11-46,HA11-47,HA11-48,
HA11-51,HA11-52,HA11-53,HA11-54,HA11-55,HA11-56,HA11-57,HA11-58,
HA11-61,HA11-62,HA11-63,HA11-64,HA11-65,HA11-66,HA11-67,HA11-68,
HA11-71,HA11-72,HA11-73,HA11-74,HA11-75,HA11-76,HA11-77,HA11-78,
HA11-81,HA11-82,HA11-83,HA11-84,HA11-85,HA11-86,HA11-87,HA11-88,
|
|
|
|
|
|
|
|
