輸入/輸出范圍選型：
|
型 號 |
說 明 |
||
|
HA13- |
（一入一出）隔離配電器 |
||
|
輸入信號 |
1 |
二線制4－20Ma |
|
|
輸出信號 |
1 |
0-5V |
|
|
2 |
0-10V |
||
|
3 |
1-5V |
||
|
4 |
0-10mA |
||
|
5 |
0-20mA |
||
|
6 |
4-20mA |
||
|
7 |
-10V－＋10V |
||
|
8 |
其它 |
||
|
帶對外24V配電功能給現場二線制儀表供電 |
|||
主要技術參數：
|
配電電壓 |
18-28VDC(最大驅動電流30 mA) |
|
輸入信號 |
二線制4～20mA |
|
輸出阻抗 |
電壓型≥10KΩ 電流型≤550Ω |
|
精 度 |
±0.1～0.2%F.S |
|
溫度系數 |
<50ppm/℃ |
|
環境溫度 |
-20℃-＋75℃ |
|
環境溫度 |
0－95%RH （無冷凝） |
|
絕緣電阻 |
電源/輸入/輸出≥100MΩ/500VDC |
|
絕緣強度 |
電源/輸入/輸出之間1500VAC/分 |
|
頻率響應 |
≤2000HZ |
|
電 源 |
24VDC±10% |
|

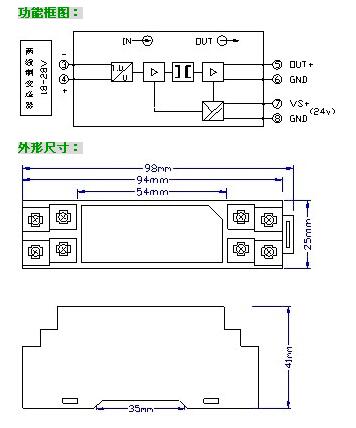

外形尺寸 |
長×寬×高=98×25×41mm |
|
安裝導軌 |
DIN35 |
|
消耗功率 |
＜1W |
選型說明： 定貨時標明輸入、輸出信號的代碼
例：輸入二線制4-20mA，輸出信號4-20mA，供電24VDC
給現場二線制變送器回路供電24VDC
則隔離配電器型號為HA13-16
HA13 隔離配電器，它向現場的二線制變送器提供隔離的24V電壓，并將變送器產生的 4～20mA 信號隔離轉換成所需的直流信號，并輸出至控制統或其它智能儀表。電源/輸入/輸出之間電磁全隔離，可有效解決工業現場信號干擾、轉換、傳輸及匹配問題。
HA13二線制隔離配電器，專業與二線制4－20mA輸出的溫度、壓力、液位、流量等變送器配套使用，輸出信號可接入變頻器、PLC、數顯儀等設備，大量應用于DCS系統中。抗變頻器、電機等設備干擾。
產品特點：
l 專門配接二線制4～20mA 變送器
l 具有隔離功能，并給現場二線制變送供電24VDC
l 采用SMT表貼工藝及厚膜集成技術
l 模塊化表芯設計，無需任何調整
l 隔離與變送一體，輸入/輸出/電源之間全隔離
l 高品質進口元器件；低功耗、低溫漂、高精度
l 體積小巧，標準DIN35導軌安裝，方便快捷
l 性能穩定可靠，可完全替代進口產品
|
|
|
|
|
|
|
|
