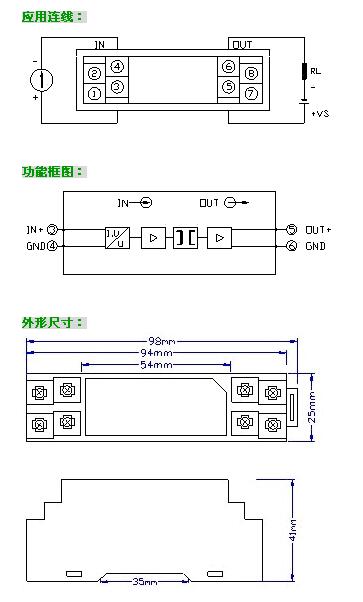

點擊圖片查看原圖
產品選型：
|
型 號 |
說 明 |
||
|
HA18- |
（一入一出）無源信號隔離器 |
||
|
輸入信號 |
1 |
0-75mV |
|
|
2 |
0-5V |
||
|
3 |
0-10V |
||
|
4 |
0-250V |
||
|
5 |
0-10mA |
||
|
6 |
0-20mA |
||
|
7 |
4-20mA |
||
|
8 |
其它 |
||
|
輸出信號 |
1 |
4-20mA |
|
|
本產品無需單獨外供電源，輸出信號側獲取電源 |
|||
主要技術參數：
|
輸入阻抗 |
電壓型≥100KΩ 電流型：100Ω |
|
輸出阻抗 |
≤500Ω |
|
精 度 |
±0.1～0.2%F.S |
|
溫度系數 |
<50ppm/℃ |
|
環境溫度 |
|
|
環境濕度 |
0－95%RH （無冷凝） |
|
絕緣電阻 |
輸入/輸出≥100MΩ(500VDC) |
|
絕緣強度 |
輸入/輸出之間1500VAC/分鐘 |
|
頻率響應 |
≤2000HZ |
|
兩線制電源 |
24VDC；輸出側回路接口內部電源 |
|
外形尺寸 |
長×寬×高=98×25×41mm |
|
整機重量 |
約100g |
|
安裝導軌 |
DIN35 |
選型說明： 標明輸入、輸出信號的代碼
例：輸入4-20mA ；輸出4-20mA,無外供電
則隔離器型號為HA18-71
HA18無源 ·電流信號輸出隔離器，是將直流信號經隔離濾波處理后變?yōu)槎€制4－20mA信號輸出。使用時無需外部供電，自動從輸出的有源回路中獲取電源而工作。在實際應用中能有效解決信號互連中出現的問題，同時能有效抑制信號傳輸過程中的各種干擾。
HA18無源隔離器可與各種溫度、壓力、液位、流量變送器等配套使用，完成取回參數信號、隔離轉換輸出的工作，輸出信號4-20mA可接入數顯儀、PLC、變頻器等設備，并對接收設備起保護作用。
產品特點：
l 無需外部供電，輸出側回路自動獲取電源工作
l 輸入－輸出之間電磁全隔離，抗干擾
l 采用SMT表貼工藝及厚膜集成技術
l 模塊化表芯設計，無需任何調整
l 高品質進口元器件；低功耗、低溫漂、高精度
l 體積小巧，標準DIN35導軌安裝，方便快捷
l 性能穩定可靠，可完全替代進口產品
|
|
|
|
|
|
|
|
