產品選型表
|
型 號 |
說 明 |
||
|
HA15- |
熱電阻、熱電偶隔離變送器 |
||
|
輸入信號 |
p |
Pt100 |
|
|
C |
CU50 |
||
|
K |
K 型熱電偶 |
||
|
S |
S 型熱電偶 |
||
|
B |
B 型熱電偶 |
||
|
E |
E 型熱電偶 |
||
|
J |
J 型熱電偶 |
||
|
R |
R 型熱電偶 |
||
|
N |
N 型熱電偶 |
||
|
T |
T 型熱電偶 |
||
|
輸出信號 |
1 |
0-5V |
|
|
2 |
0-10V |
||
|
3 |
1-5V |
||
|
4 |
0-10mA |
||
|
5 |
0-20mA |
||
|
6 |
4-20mA |
||
|
8 |
其 它 |
||
|
最后注明量程范圍：如(0-1000℃) |
|||
主要技術參數：
輸入信號：PT100，Cu50等熱電阻
輸入信號：K，E，T，S，B，N，R，J等熱電偶
輸出信號：0-5V，0-10V，4-20mA，0-20mA等
系統傳輸準確度：±0.2%×F·S
溫度線性度：≤0.006%
溫度補償：數字化技術，自動溫度補償
冷端溫度補償準確度：±1℃
測量熱, 電阻時允許的引線電阻：≤50Ω
電流輸出負載阻抗：4-20mA:0～500Ω;
電壓輸出時的內部阻抗：＜250Ω
輸入/輸出/電源/雙路間絕緣強度：≥1500V.AC
零點校準：數字化技術，自動零校準
滿度校準：數字化技術，自動校準
供電電源： DC24VDC
輸入功率：1.0W

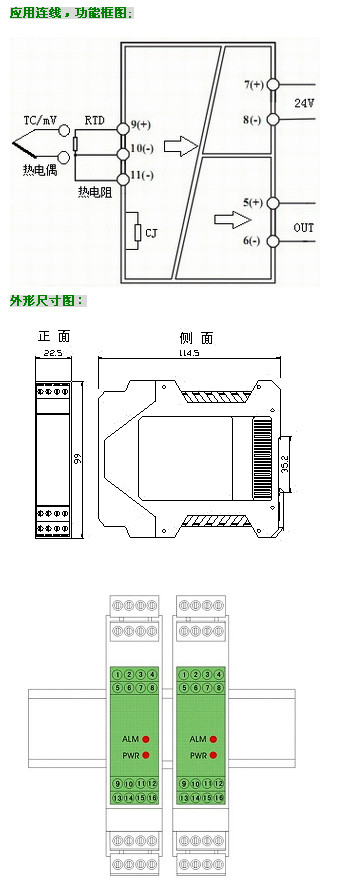

外形尺寸：寬×高×深＝22.5×100×115mm
儀表重量：約160g
安裝方式：標準DIN35導軌式安裝
面板指示燈：
電源指示燈：PWR，綠色LED工作時常亮
報警指示燈：ALM，紅色LED輸入信號故障時閃爍
選型舉例： 標明輸入輸出的代碼 和 溫度范圍
例：PT100熱電阻輸入，測量范圍0-200℃，輸出4-20mA
則溫度變送器型號為：HA15-P6(0-200℃)
HA15 溫度隔離變送器，又稱熱電阻變送器，熱電偶變送器、溫度隔離器等，它將各種熱電阻、熱電偶信號隔離轉換為與溫度成線性的直流信號(如:0-10V，4-20mA)，并輸出至制系統或其它智能儀表。輸入－輸出－電源三方電磁全隔離，解決工業現場干擾及信號轉換匹配問題。可完全替代進口高端產品。
HA15 溫度隔離變送器采用高性能單片機，專用于溫度信號校正，線性化及冷端補償，在線性校正方面優勢比較突出，完全可替代國外同類高端產品。自動零點校準，自動溫度補償線性化技術，高精度，低溫漂，低功耗，長壽命
技術特點：
● 全智能數字化，無需零點和満度調整，單片機自動校正；
● 采用表貼工藝及厚膜集成技術,高品質進口元件；
● 具備高可靠、高穩定性，符合EMC電磁干擾標準；
● 無可調部件，長期保證測量與輸出的準確度；
● 環境溫度、測量零點、冷端溫度（內部）自動補償；
● 輸入、輸出、電源之間電磁全隔離；抗變頻器干擾；
● 具有低功耗、低溫漂、高精度、長壽命等特點；
● 采用可插拔端子和導軌式安裝，方便檢測安裝。
HA15-P1,HA15-P2,HA15-P3,HA15-P4,HA15-P5,HA15-P6,HA15-P8,
HA15-C1,HA15-C2,HA15-C3,HA15-C4,HA15-C5,HA15-C6,HA15-C8,
HA15-K1,HA15-K2,HA15-K3,HA15-K4,HA15-K5,HA15-K6,HA15-K8,
HA15-S1,HA15-S2,HA15-S3,HA15-S4,HA15-S5,HA15-S6,HA15-S8,
HA15-B1,HA15-B2,HA15-B3,HA15-B4,HA15-B5,HA15-B6,HA15-B8,
HA15-E1,HA15-E2,HA15-E3,HA15-E4,HA15-E5,HA15-E6,HA15-E8,
HA15-J1,HA15-J2,HA15-J3,HA15-J4,HA15-J5,HA15-J6,HA15-J8,
HA15-R1,HA15-R2,HA15-R3,HA15-R4,HA15-R5,HA15-R6,HA15-R8,
HA15-N1,HA15-N2,HA15-N3,HA15-N4,HA15-N5,HA15-N6,HA15-N8,
HA15-T1,HA15-T2,HA15-T3,HA15-T4,HA15-T5,HA15-T6,HA15-T8,
|
|
|
|
|
|
|
|
