產品選型：
|
型 號 |
說 明 |
||
|
HA213- |
一入二出隔離配電器 |
||
|
輸入信號 |
1 |
4-20mA兩線制變送器 |
|
|
輸出信號2路 |
A |
0-5V |
|
|
B |
0-10V |
||
|
C |
1-5V |
||
|
D |
0-10mA |
||
|
E |
0-20mA |
||
|
F |
4-20mA |
||
|
H |
其它 |
||
|
帶對外配電24V，給現場兩線制儀表回路供電 |
|||
主要技術參數：
|
通 道 數 |
輸入1路信號；輸出2路信號 |
|
配電電壓 |
24－26V(最大驅動電流30 mA) |
|
輸出阻抗 |
電壓型≥10KΩ；電流型≤550Ω |
|
精 度 |
±0.1～0.2%F.S |
|
溫度系數 |
<50ppm/℃ |
|
環境溫度 |
-25℃-＋75℃ |
|
環境溫度 |
0－95%RH （無冷凝） |
|
絕緣電阻 |
電源/ 輸入/輸出≥100MΩ/500vdc |
|
絕緣強度 |
電源/輸入/輸出/兩通道之間1500VAC/分 |
|
頻率響應 |
≤2000HZ |
|
電 源 |
24VDC±10% |
|
外形尺寸 |
長×寬×高=99×22.5×115mm |
|
整機重量 |
約160g |
|
安裝導軌 |
DIN35 |
|
功 耗 |
＜2W |
選型舉例： 標明輸入、輸出信號的代碼
例：輸入信號二線制變送器4-20mA；帶配電24V
輸出信號1：4-20mA； 輸出信號2：4-20mA
則隔離分配器型號HA213-1F

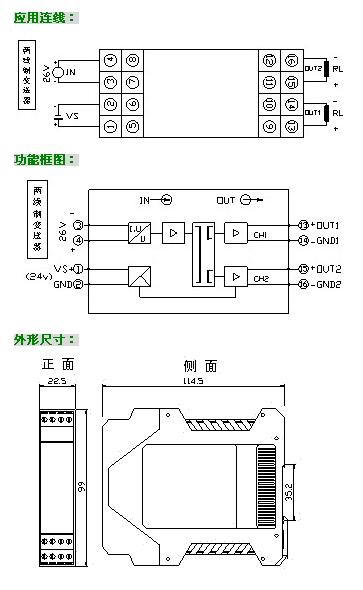

HA213 一入二出隔離配電器，向現場的二線制變送器提供隔離的24V電壓，并將變送器產生的 4～20mA 信號經隔離濾波處理，轉換成2路直流信號輸出。電源－輸入－輸出－兩通道之間電磁全隔離，具有超強抗電磁干擾能力，有效解決工業現場干擾及信號轉換分配問題。可完全替代進口高端產品。
HA213隔離配電器，與二線制溫度變送器、壓力變送器、液位變送器、流量變送器等配套使用，輸出信號可接入PLC、變頻器、采集板卡、上位機等，并對終端采集系統起保護作用。廣泛應用于鋼廠、電廠、化工廠、油田、冶金廠、水處理廠等行業中。
產品特點：
l 將1路4-20mA信號隔離分為2路信號輸出，并對現場二線制變
送器提供隔離的回路24VDC電源
l 高品質進口元器件，低功耗、低溫漂、高精度
l 采用SMT表貼工藝及厚膜集成技術，穩定可靠
l 模塊化表芯設計，無需零點和満度調節
l 可插拔式端子和DIN35導軌，方便檢測安裝
l 性能穩定可靠，可完全替代進口高端產品
|
|
|
|
|
|
|
|
