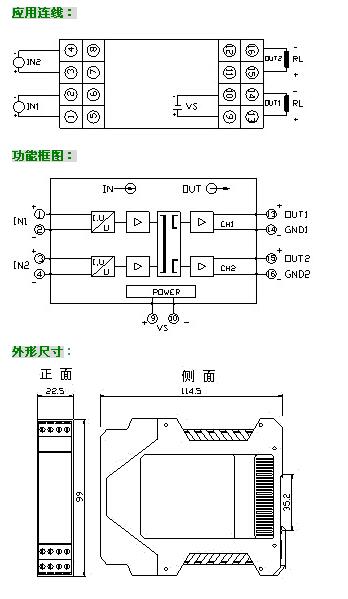

點擊圖片查看原圖
產品選型：
|
型 號 |
說 明 |
||
|
HA221- |
雙路信號隔離器 |
||
|
輸入2路信號 |
1 |
0-75mV |
|
|
2 |
0-5V |
||
|
3 |
0-10V |
||
|
4 |
0-250V |
||
|
5 |
0-10mA |
||
|
6 |
0-20mA |
||
|
7 |
4-20mA |
||
|
8 |
其它 |
||
|
輸出2路信號 |
A |
0-5V |
|
|
B |
0-10V |
||
|
C |
1-5V |
||
|
D |
0-10mA |
||
|
E |
0-20mA |
||
|
F |
4-20mA |
||
|
G |
-10V－＋10V |
||
|
H |
其它 |
||
主要技術參數：
|
通道 數 |
輸入2路信號；輸出2路信號 |
|
輸入阻抗 |
電壓型≥100KΩ 電流型100Ω |
|
輸出阻抗 |
電壓型≥10KΩ 電流型≤550Ω |
|
精 度 |
0.1～0.2%F.S |
|
溫度系數 |
<50ppm/℃ |
|
環境溫度 |
-25℃-＋75℃ |
|
環境濕度 |
0－95%RH （無冷凝） |
|
絕緣電阻 |
電源/輸入/輸出≥100MΩ |
|
絕緣強度 |
電源/輸入/輸出/通道間1500VAC/分鐘 |
|
頻率響應 |
≤2000HZ |
|
電 源 |
24VDC±10% |
|
外殼材料 |
尼龍PA.66(阻燃性樹脂) |
|
外形尺寸 |
22.5×99×115mm |
|
整機重量 |
約160g |
|
安裝導軌 |
DIN35 |
|
消耗功率 |
＜2W |
選型舉例： 請標明輸入/輸出信號的代碼
例：第1路輸入0-10V， 輸出：4-20mA，
第2路輸入0-10V， 輸出：4-20mA，供電24VDC
則隔離分配器型號為HA221-3F3F
HA221雙路信號隔離器，又稱雙通道隔離器，它將輸入的2路直流信號經隔離濾波處理，隔離轉換成2路信號如：4-20mA,0-10V，輸出至控制系統或其它智能儀表。輸入/輸出/電源/兩通道之間電磁全隔離，采用進口元件，精度高，壽命長，功耗低，穩定可靠，有效解決工業現場干擾及信號轉換匹配問題。可完全替代進口高端產品。
HA221雙路信號隔離器，廣泛應用于工業過程信號采集處理系統中，可配接溫度、壓力、液位、溫度、重量、流量等變送器的模擬信號如4-20mA，0-10V，0-5V等，隔離輸出信號可接入PLC、變頻器、數顯儀、采集器等設備，并對接接收設備起保護作用。
技術特點：
l 雙通道型：2路直流信號輸入，隔離輸出2路信號
l 高品質進口元器件，高精度、功耗低、長壽命
l 具有超強抗電磁干擾能力，有效解決現場干擾
l 采用SMT表貼工藝及厚膜集成技術
l 模塊化表芯設計，免調整，使用方便簡單
l 輸入/輸出/電源/通道間多方全隔離,抗變頻器干擾
l 采用可插拔式端子和DIN35導軌，方便檢測安裝
l 性能穩定可靠，可完全替代進口高端產品
HA221-1A,HA221-1B,HA221-1C,HA221-1D,HA221-1E,HA221-1F,HA221-1G,HA221-1H,
HA221-2A,HA221-2B,HA221-2C,HA221-2D,HA221-2E,HA221-2F,HA221-2G,HA221-2H,
HA221-3A,HA221-3B,HA221-3C,HA221-3D,HA221-3E,HA221-3F,HA221-3G,HA221-3H,
HA221-4A,HA221-4B,HA221-4C,HA221-4D,HA221-4E,HA221-4F,HA221-4G,HA221-4H,
HA221-5A,HA221-5B,HA221-5C,HA221-5D,HA221-5E,HA221-5F,HA221-5G,HA221-5H,
HA221-6A,HA221-6B,HA221-6C,HA221-6D,HA221-6E,HA221-6F,HA221-6G,HA221-6H,
HA221-7A,HA221-7B,HA221-7C,HA221-7D,HA221-7E,HA221-7F,HA221-7G,HA221-7H,
HA221-8A,HA221-8B,HA221-8C,HA221-8D,HA221-8E,HA221-8F,HA221-8G,HA221-8H,
|
|
|
|
|
|
|
|
