產品選型：
|
型 號 |
說 明 |
||
|
HA31- |
一入三出信號隔離器 |
||
|
輸入1路信號 |
1 |
0-75mV |
|
|
2 |
0-5V |
||
|
3 |
0-10V |
||
|
4 |
0-250V |
||
|
5 |
0-10mA |
||
|
6 |
0-20mA |
||
|
7 |
4-20mA |
||
|
8 |
其它 |
||
|
輸出3路信號 |
A |
0-5V |
|
|
B |
0-10V |
||
|
C |
1-5V |
||
|
D |
0-10mA |
||
|
E |
0-20mA |
||
|
F |
4-20mA |
||
|
G |
-10V－＋10V |
||
|
H |
其它 |
||
主要技術參數：
|
通道 數 |
輸入1路信號；輸出3路信號 |
|
輸入阻抗 |
電壓型≥100KΩ 電流型100Ω |
|
輸出阻抗 |
電壓型≥10KΩ 電流型≤550Ω |
|
精 度 |
0.1～0.2%F.S |
|
溫度系數 |
<50ppm/℃ |
|
環境溫度 |
-25℃-＋75℃ |
|
環境濕度 |
0－95%RH （無冷凝） |
|
絕緣電阻 |
電源/輸入/輸出≥100MΩ |
|
絕緣強度 |
電源/輸入/輸出/通道間1500VAC/分鐘 |
|
頻率響應 |
≤2000HZ |
|
電 源 |
24VDC±10% |
|
外殼材料 |
尼龍PA.66(阻燃性樹脂) |
|
外形尺寸 |
22.5×99×115mm |
|
整機重量 |
約160g |
|
安裝導軌 |
DIN35 |
|
消耗功率 |
＜2W |
選型舉例： 請標明輸入/輸出信號的代碼
例：輸入0-10V， 輸出3路信號：4-20mA，供電24VDC
則一入三出隔離分配器型號為HA31-3F
如果輸入二線制4-20mA變送器，可選帶配電24VDC功能
則一入三出隔離配電器型號為HA31P-7F

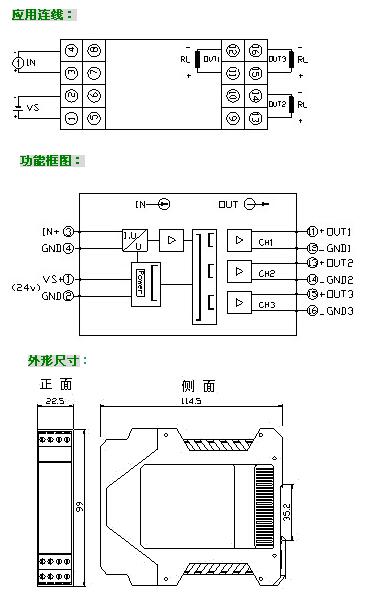

HA31一入三出信號隔離器，又稱一入三出信號分配器，它將輸入的1路直流信號經隔離濾波處理，轉換分配成3路標準信號如：4-20mA,0-10V，輸出至控制系統或其它智能儀表。輸入/輸出/電源/四通道之間電磁全隔離，采用進口元件，精度高，壽命長，功耗低，穩定可靠，有效解決工業現場干擾及信號轉換匹配問題。可替代進口高端產品。
HA31一入三出信號隔離器，廣泛應用于工業過程信號采集處理系統中，可配接溫度、壓力、液位、溫度、重量、流量等變送器的模擬信號如4-20mA，0-10V，0-5V等，隔離輸出信號可接入PLC、變頻器、數顯儀、采集器等設備，并對接接收設備起保護作用。
技術特點：
l 將1路直流信號隔離分配為3路信號輸出
l 高品質進口元器件，高精度、功耗低、長壽命
l 具有超強抗電磁干擾能力，有效解決現場干擾
l 采用SMT表貼工藝及厚膜集成技術，穩定可靠
l 模塊化表芯設計，免調整，使用方便簡單
l 輸入/輸出/電源/四道間多方全隔離,抗變頻器干擾
l 采用可插拔式端子和DIN35導軌，方便檢測安裝
l 性能穩定可靠，可完全替代進口高端產品
HA31-1A,HA31-1B,HA31-1C,HA31-1D,HA31-1E,HA31-1F,HA31-1G,HA31-1H,
HA31-2A,HA31-2B,HA31-2C,HA31-2D,HA31-2E,HA31-2F,HA31-2G,HA31-2H,
HA31-3A,HA31-3B,HA31-3C,HA31-3D,HA31-3E,HA31-3F,HA31-3G,HA31-3H,
HA31-4A,HA31-4B,HA31-4C,HA31-4D,HA31-4E,HA31-4F,HA31-4G,HA31-4H,
HA31-5A,HA31-5B,HA31-5C,HA31-5D,HA31-5E,HA31-5F,HA31-5G,HA31-5H,
HA31-6A,HA31-6B,HA31-6C,HA31-6D,HA31-6E,HA31-6F,HA31-6G,HA31-6H,
HA31-7A,HA31-7B,HA31-7C,HA31-7D,HA31-7E,HA31-7F,HA31-7G,HA31-7H,
HA31-8A,HA31-8B,HA31-8C,HA31-8D,HA31-8E,HA31-8F,HA31-8G,HA31-8H,
HA31P-1A,HA31P-1B,HA31P-1C,HA31P-1D,HA31P-1E,HA31P-1F,HA31P-1G,HA31P-1H,
HA31P-2A,HA31P-2B,HA31P-2C,HA31P-2D,HA31P-2E,HA31P-2F,HA31P-2G,HA31P-2H,
HA31P-3A,HA31P-3B,HA31P-3C,HA31P-3D,HA31P-3E,HA31P-3F,HA31P-3G,HA31P-3H,
HA31P-4A,HA31P-4B,HA31P-4C,HA31P-4D,HA31P-4E,HA31P-4F,HA31P-4G,HA31P-4H,
HA31P-5A,HA31P-5B,HA31P-5C,HA31P-5D,HA31P-5E,HA31P-5F,HA31P-5G,HA31P-5H,
HA31P-6A,HA31P-6B,HA31P-6C,HA31P-6D,HA31P-6E,HA31P-6F,HA31P-6G,HA31P-6H,
HA31P-7A,HA31P-7B,HA31P-7C,HA31P-7D,HA31P-7E,HA31P-7F,HA31P-7G,HA31P-7H,
HA31P-8A,HA31P-8B,HA31P-8C,HA31P-8D,HA31P-8E,HA31P-8F,HA31P-8G,HA31P-8H,
|
|
|
|
|
|
|
|
