產品選型：
|
型 號 |
說 明 |
||
|
HD41- |
一入四出信號隔離器 |
||
|
輸入1路信號 |
1 |
0-75mV |
|
|
2 |
0-5V |
||
|
3 |
0-10V |
||
|
4 |
0-250V |
||
|
5 |
0-10mA |
||
|
6 |
0-20mA |
||
|
7 |
4-20mA |
||
|
8 |
其它 |
||
|
輸出4路信號 |
A |
0-5V |
|
|
B |
0-10V |
||
|
C |
1-5V |
||
|
D |
0-10mA |
||
|
E |
0-20mA |
||
|
F |
4-20mA |
||
|
G |
-10V－＋10V |
||
|
H |
其它 |
||
主要技術參數：
|
通道 數 |
輸入1路信號；輸出4路信號 |
|
輸入阻抗 |
電壓型≥100KΩ 電流型100Ω |
|
輸出阻抗 |
電壓型≥10KΩ 電流型≤550Ω |
|
精 度 |
0.1～0.2%F.S |
|
溫度系數 |
<50ppm/℃ |
|
環境溫度 |
-25℃-＋75℃ |
|
環境濕度 |
0－95%RH （無冷凝） |
|
絕緣電阻 |
電源/輸入/輸出≥100MΩ |
|
絕緣強度 |
電源/輸入/輸出/通道間1500VAC/分鐘 |
|
頻率響應 |
≤2000HZ |
|
電 源 |
24VDC±10% |
|
外殼材料 |
尼龍PA.66(阻燃性樹脂) |
|

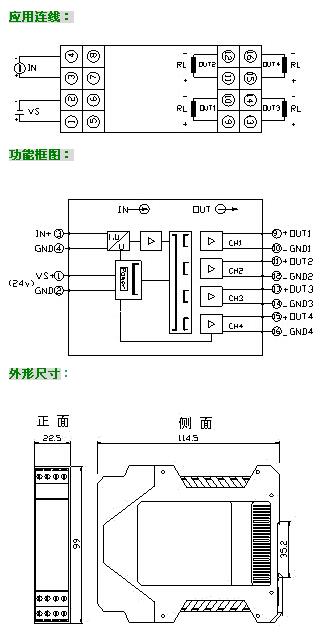

外形尺寸 |
22.5×99×115mm |
|
整機重量 |
約160g |
|
安裝導軌 |
DIN35 |
|
消耗功率 |
＜2W |
選型舉例： 請標明輸入/輸出信號的代碼
例：輸入4-20mA， 輸出4路信號：4-20mA，供電24VDC
則一入四出隔離分配器型號為HD41-7F
如果輸入二線制4-20MA變送器，可選帶配電24V功能，
則一入四出隔離器型號為：HD41P-7F
HD41一入四出信號隔離器，又稱一入四出信號分配器，它將輸入的1路直流信號經隔離濾波處理，轉換分配成2路標準信號如：4-20mA,0-10V，輸出至控制系統或其它智能儀表。輸入/輸出/電源/四通道之間電磁全隔離，采用進口元件，精度高，壽命長，功耗低，穩定可靠，有效解決工業現場干擾及信號轉換匹配問題。可替代進口高端產品。
HD41一入四出信號隔離器，廣泛應用于工業過程信號采集處理系統中，可配接溫度、壓力、液位、溫度、重量、流量等變送器的模擬信號如4-20mA，0-10V，0-5V等，隔離輸出信號可接入PLC、變頻器、數顯儀、采集器等設備，并對接接收設備起保護作用。
技術特點：
l 將1路直流信號隔離分配為4路信號輸出
l 高品質進口元器件，高精度、功耗低、長壽命
l 具有超強抗電磁干擾能力，有效解決現場干擾
l 采用SMT表貼工藝及厚膜集成技術，穩定可靠
l 模塊化表芯設計，免調整，使用方便簡單
l 輸入/輸出/電源/四道間多方全隔離,抗變頻器干擾
l 采用可插拔式端子和DIN35導軌，方便檢測安裝
l 性能穩定可靠，可完全替代進口高端產品
HD41-1A,HD41-1B,HD41-1C,HD41-1D,HD41-1E,HD41-1F,HD41-1G,HD41-1H,
HD41-2A,HD41-2B,HD41-2C,HD41-2D,HD41-2E,HD41-2F,HD41-2G,HD41-2H,
HD41-3A,HD41-3B,HD41-3C,HD41-3D,HD41-3E,HD41-3F,HD41-3G,HD41-3H,
HD41-4A,HD41-4B,HD41-4C,HD41-4D,HD41-4E,HD41-4F,HD41-4G,HD41-4H,
HD41-5A,HD41-5B,HD41-5C,HD41-5D,HD41-5E,HD41-5F,HD41-5G,HD41-5H,
HD41-6A,HD41-6B,HD41-6C,HD41-6D,HD41-6E,HD41-6F,HD41-6G,HD41-6H,
HD41-7A,HD41-7B,HD41-7C,HD41-7D,HD41-7E,HD41-7F,HD41-7G,HD41-7H,
HD41-8A,HD41-8B,HD41-8C,HD41-8D,HD41-8E,HD41-8F,HD41-8G,HD41-8H,
|
|
|
|
|
|
|
|
