詳細說明
TM5043-PA,TM5043-PB,TM5043-PZ,TM5043-P1,TM5043-P2,TM5043-P3,TM5043,一入二出隔離式安全柵
產品特性
◇ 給現場危險區變送器提供安全電源
◇ 二線制、三線制變送器4~20mA 輸入
◇ 1路信號輸入,隔離分配成2路信號輸出至安全區
◇ 配合DCS/PLC等控制系統或其它單元組合儀表應用
◇ 連接至控制系統：各款 DCS/PLC 的AI卡，接收電流或電壓信號
◇ 適用于連接的現場設備：二線制變送器 ，三線制變送器
◇ 設備允許所處危險區域：0區、1區、2區；IIA區、IIB區、IIC區
◇ 安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接
產品概述
變送器電流信號配電隔離安全柵（一入二出）
給處于現場危險區域的變送器提供隔離的直流電源，并檢測接收來自變送器的4~20mA電流信號， 經過隔離、抗干擾抑制等處理后，向安全側的控制系統或其它單元組合儀表輸出2路直流電流或電壓信號。
該隔離安全柵采用獨立的直流24V電源供電，供電電源-輸入-輸出之間全隔離。
給處于現場危險區域的變送器提供隔離的直流電源，并檢測接收來自變送器的4~20mA電流信號， 經過隔離、抗干擾抑制等處理后，向安全側的控制系統或其它單元組合儀表輸出2路直流電流或電壓信號。
該隔離安全柵采用獨立的直流24V電源供電，供電電源-輸入-輸出之間全隔離。
選型、訂貨代碼
|
訂貨信息： |
|||
|
TM5043－ |
說明 |
||
|
輸入1路信號 |
P |
變送器電流信號：4～20mA，（帶配電） |
|
|
輸出2路信號 |
A |
4～20mA |
|
|
B |
0～20mA |
||
|
Z |
0～10mA |
||
|
1 |
1～5V |
||
|
2 |
0～5V |
||
|
3 |
0～10V |
||
技術參數
l 供電電源
電源電壓：20～30VDC
電源指示：通電時，LED 電源燈亮綠色
電流消耗（24VDC供電時）：< 60mA
電源電壓：20～30VDC
電源指示：通電時，LED 電源燈亮綠色
電流消耗（24VDC供電時）：< 60mA
l 本安側輸入
輸入信號： 變送器直流電流信號 4～20mA
輸入阻抗： 50Ω
給變送器的配電電壓：≥16VDC（供電電源≥22VDC）
最大輸入電流限制：約 24mA
輸入信號： 變送器直流電流信號 4～20mA
輸入阻抗： 50Ω
給變送器的配電電壓：≥16VDC（供電電源≥22VDC）
最大輸入電流限制：約 24mA
l 非本安側輸出：2路信號輸出
輸出電流：4～20mA；0～20mA；0～10mA
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
電流輸出允許負載：0～550Ω （滿負載 550Ω時, 供電電源≥22VDC）
電壓輸出阻抗： ≤500Ω
輸出紋波： < 10mVp-p
輸出電流：4～20mA；0～20mA；0～10mA
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
電流輸出允許負載：0～550Ω （滿負載 550Ω時, 供電電源≥22VDC）
電壓輸出阻抗： ≤500Ω
輸出紋波： < 10mVp-p
l 綜合主要技術參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
開機響應時間：< 1s （10～90％）
電源變化影響：±0.1% （20~30VDC 允許電壓范圍）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃

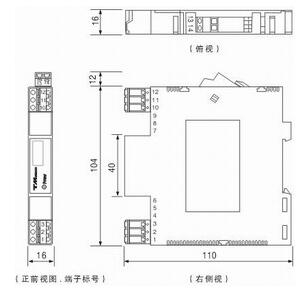

外形尺寸：厚度×高度×長度＝16×116×110（mm）
標準精度：±0.1%
溫度漂移：±0.015% / ℃
開機響應時間：< 1s （10～90％）
電源變化影響：±0.1% （20~30VDC 允許電壓范圍）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋
外形尺寸：厚度×高度×長度＝16×116×110（mm）
l 安全防爆認證參數
防爆等級標志： [Exia]IIC
安全認證參數： Um = 250V Uo = 28V Io = 93mA
Po = 0.65W Lo = 2.4 mH Co = 0.03μF
防爆等級標志： [Exia]IIC
安全認證參數： Um = 250V Uo = 28V Io = 93mA
Po = 0.65W Lo = 2.4 mH Co = 0.03μF
