TM5922-IA,TM5922-IB,TM5922-IZ,TM5922-51,TM5922-52,TM5922-53,TM5922,雙路熱電偶安全柵
TM5922-I1,TM5922-I2,TM5922-I3,TM5922-5A,TM5922-5B,TM5922-5Z,
產品特性
◇ 數字式智能型的熱電偶輸入隔離安全柵，MV信號輸入安全柵
◇ 適合K、E、S、B 等型熱電偶輸入, 溫度量程可通過PC機及相關軟件設置
◇ 二通道熱電偶信號輸入,經隔離變送, 輸出直流電流或電壓信號
◇ 配合DCS/PLC等控制系統或其它單元組合儀表應用
◇ 連接至控制系統：各款 DCS/PLC 的AI卡，接收直流毫伏信號
◇ 適用于連接的現場設備：熱電偶或毫伏信號傳感器
◇ 設備允許所處危險區域：0區、1區、2區；IIA區、IIB區、IIC區
◇ 安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接

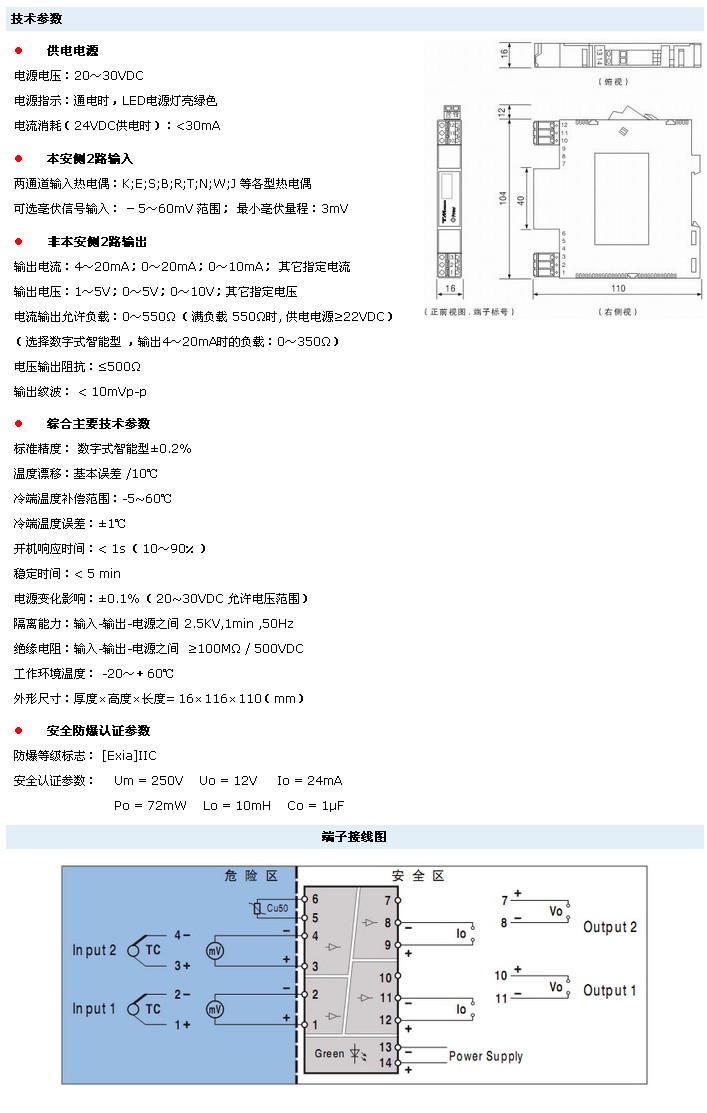

產品概述
雙通道熱電偶信號輸入隔離安全柵
接收現場危險區域的熱電偶信號或其它mv信號，經過隔離和線性化處理，轉換為線性化的直流信號(4～20mA、0～5V、0～10V)輸出至安全區的控制系統或其它單元組合儀表。
接收現場危險區域的熱電偶信號或其它mv信號，經過隔離和線性化處理，轉換為線性化的直流信號(4～20mA、0～5V、0～10V)輸出至安全區的控制系統或其它單元組合儀表。
這是一款數字式的智能型的產品，用戶可通過PC 機及軟件對溫度量程范圍進行設定。該隔離安全柵采用獨立的直流24V電源供電，供電電源-輸入-輸出之間全隔離。
選型、訂貨代碼
|
訂貨信息： |
|||
|
TM5922－ |
|
||
|
輸入2路信號 |
I |
數字智能型：K、E、S、B溫度量程范圍可自由設定 |
|
|
5 |
－5～60Mv（范圍可選） |
||
|
輸出2路信號 |
A |
4～20mA |
|
|
B |
0～20mA |
||
|
Z |
0～10mA |
||
|
1 |
1～5V |
||
|
2 |
0～5V |
||
|
3 |
0～10V |
||
|
熱電偶類型及量程表 |
|||
|
熱電偶類型 |
測量溫度范圍(℃) |
最小量程(℃) |
基本誤差 |
|
K |
0～1300℃ |
120℃ |
1℃/0.2% |
|
E |
0～1000℃ |
80℃ |
1℃/0.2% |
|
S |
0～1600℃ |
580℃ |
3℃/0.2% |
|
B |
400～1800℃ |
1000℃ |
3℃/0.2% |
|
R |
0～1600℃ |
850℃ |
3℃/0.2% |
|
T |
-200～1600℃ |
120℃ |
1℃/0.2% |
|
N |
0～1200℃ |
180℃ |
1℃/0.2% |
|
W |
0～2300℃ |
340℃ |
3℃/0.2% |
|
J |
0～1200℃ |
100℃ |
1℃/0.2% |
|
MV信號 |
－5～60mv |
5mv |
40ｕv/0.2% |
