BFD-4Q4,變壓器風扇

1. 產品概述

1.1 BF系列變壓器風扇適用于大中型變壓器的冷卻系統，它是依據機械行業標準JB/T9642-1999《變壓器風扇》等標準設計制造的，該產品吸取了國內外同類產品的優點，具有優良的空氣動力性能和噪聲低、效率高、防護分級高、安全可靠等特點，是目前國內先進的變壓器專用風扇。

變壓器風扇由單級軸流式葉輪和專用電動機構成。葉片為等厚板形和機翼形。電動機采用進口低噪聲軸承，軸端采用特殊防水結構，止口等部位涂609#高分子液態密封膠密封，具有良好的防護作用，電動機外殼防護分級為IP55，適用于戶外使用。

2. 型號說明

2.1 型號含義

2.2 代號含義

代號	吹風方向		環境代號
	Q	H	W	TH	TA
含義	前吹(空氣由電動機流向葉輪)	后吹(空氣從葉輪流向電動機)	一般地區(略)	濕熱帶	干熱帶

3. 環境條件

3.1 周圍空氣溫度：－40℃～75℃

3.2 空氣相對濕度：最濕**平均最大相對濕度為95%，同時該**平均最低溫度為25℃。

3.3 海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。

3.4 太陽輻射最大強度：0.98KW/m2。

3.5 最大降雨強度：50mm/10min。

3.6 砂塵、冰、雪、霜、露：有。

3.7 電機采用B級絕緣，當海拔不超過1000m，周圍空氣溫度不超過75℃，其定子繞組的溫度限值（電阻法）不超過45K，軸承允許溫度（溫度計法）不超過95℃。

3.8 采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。

4. 訂貨說明

4.1訂貨時請詳細說明產品型號、技術參數及安裝結構型式等。

4.2訂購配件時請說明整機型號與配件名稱及規格。

4.3本說明書中產品技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。

4.4如有特殊要求，經雙方協商后，可供應特殊規格型號產品。

附表一:BF系列變壓器風扇產品型號與技術參數

序號No.	型號 Type	葉輪直徑 mm	同步轉速 r/min	風量 m3/h	全壓 Pa	電流 A	電壓 V	頻率 Hz	功率 kW	噪聲 dB(A)	重量 kg
01	BFD-4Q4	Φ410	1500	4200	103	0.81	380	50	0.25	74	16
02	BF2-4Q4	Φ390	1500	4100	85	0.65	380	50	0.18	74	8
03	BF2-4Q4	Φ410	1500	4200	103	0.81	380	50	0.25	74	12
04	BF-5Q4	Φ500	1500	5600	144	1.24	380	50	0.40	75	17
05	BF-5H4	Φ500	1500	5600	144	1.24	380	50	0.40	75	17
06	BF2-5Q4	Φ500	1500	5600	144	1.10	380	50	0.37	75	13
07	BF2-5Q4	Φ500	1500	7000	185	1.50	380	50	0.55	75	14
08	BF2-5H4	Φ500	1500	7000	185	1.50	380	50	0.55	75	14
09	BF2-6Q6	Φ600	1000	6240	118	2.00	380	50	0.75	75	55
10	BF2-6.3Q6	Φ630	1000	7500	176	2.00	380	50	0.75	72	52
11	BF2-6.3Q6	Φ626	1000	7500	176	2.00	380	50	0.75	72	52
12	BF2-7Q6	Φ700	1000	13500	98	2.30	380	50	0.75	79	46
13	BF2-7.5Q6	Φ750	1000	14200	150	4.00	380	50	1.50	76	38
14	BF5-7.56Q8	Φ756	750	14000	130	2.40	380	50	0.75	67	45
15	BF2-8Q6	Φ800	1000	16000	216	3.80	380	50	1.50	75	49
16	BF3-8Q6	Φ800	1000	16000	216	3.80	380	50	1.50	75	48
17	BF4-8Q6	Φ800	1000	16000	160	4.00	380	50	1.50	76	48
18	BF2-9Q6	Φ900	1000	16000	216	4.00	380	50	1.50	77	49
19	BFJ-7.56Q6	Φ756	1000	14200	120	2.90	380	50	1.10	74	37
20	BFJ-8.5Q6	Φ850	1000	22500	216	6.50	380	50	2.20	80	101
21	BFJ-8.5Q8	Φ850	750	17000	130	6.10	380	50	1.70	80	101

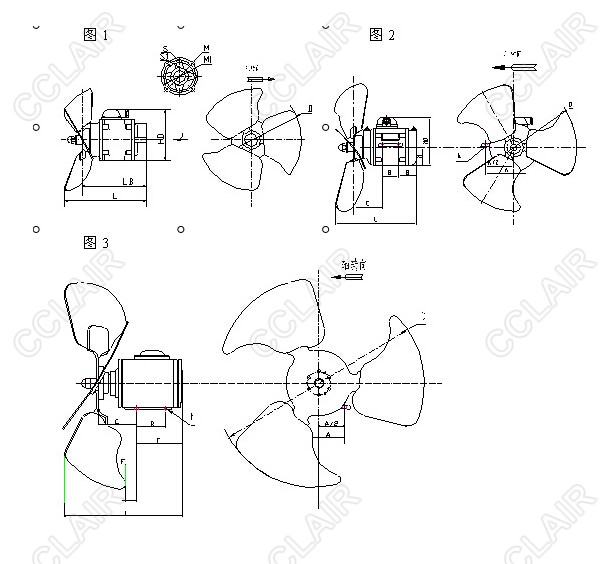

附表二:BF系列變壓器風扇安裝尺寸

序號	型號	D	M	M1	S	S1	L	LB	HD	備注
01	BFD-4Q4	φ410	φ65	φ105	4-M10	4-M8	300	230	170	圖1
02	BF2-4Q4	φ390	φ65	φ105	4-M10	4-M8	220	155	125	圖1
03	BF2-4Q4	φ410	φ65	φ105	4-M10	4-M8	300	225	175	圖1

序號	型號	A	B	C	D	E	H	K	L	HD	備注
04	BF -5Q4	170	50	102	φ500	125	0	4-φ12	330	175	圖2
05	BF -5H4	170	50	102	φ500	125	0	4-φ12	330	175	圖2
06	BF2-5Q4	170	50	102	φ500	75	0	4-φ12	285	175	圖2
07	BF2-5Q4	170	50	102	φ500	75	0	4-φ12	285	175	圖2
08	BF2-5H4	170	50	102	φ500	75	0	4-φ12	285	175	圖2
09	BF2-6Q6	240	100	170	φ600	68	0	4-φ15	450	250	圖3
10	BF2-6.3Q6	216	100	116	φ630	79	112	4-φ15	425	257	圖3
11	BF2-6.3Q6	216	100	116	φ626	79	112	4-φ15	425	257	圖3
12	BF2-7Q6	140	100	110	φ700	65	90	4-φ15	410	175	圖3
13	BF2-7.5Q6	160	140	80	φ750	70	90	4-φ10	455	200	圖3
13	BF2-7.5Q6	140	125	80	φ750	70	90	4-φ10	430	245	圖3
14	BF5-7.56Q8	140	125	88	φ756	82	90	4-Φ13	430	245	圖3
15	BF2-8Q6	216	125	170	φ800	70	112	4-φ15	475	257	圖3
16	BF3-8Q6	160	140	140	φ800	65	100	4-φ15	455	200	圖3
17	BF4-8Q6	160	140	140	φ800	65	100	4-φ15	455	200	圖3
18	BF2-9Q6	160	140	140	φ900	65	100	4-φ15	455	200	圖3
18	BF2-9Q6	216	125	170	φ900	70	112	4-φ15	475	257	圖3
19	BFJ-7.56Q6	140	125	110	φ756	70	90	4-φ13	440	175	圖3
20	BFJ-8.5Q6	216	178	94	φ850	70	132	4-φ15	467	320	圖3
21	BFJ-8.5Q8	216	178	94	φ850	70	132	4-φ15	467	320	圖3
