NN40-5,NN40-6,NN40-7,NN40-10,NN40-15,NN40-20,NN40-30,NN40-40,NN40-60,減速器

NN40-5,NN40-6,NN40-7,NN40-10,NN40-15,NN40-20,NN40-30,NN40-40,NN40-60,減速器

NN40-80,NN40-100,NN40-150,NN40-200,

NN40型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
   產品特性：
高剛性，齒輪采用合金鋼氮化硬齒面，具有優越的抗磨損性
   和耐沖擊性；
傳遞扭矩大，嚙**用多齒嚙合，額定輸出扭矩(見表格)；
傳動效率高（>=90%），傳動功率大，徑向承載能力高，
   實現單級系列傳動；
高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精
   度。 并經陽極氧化處理，增強環境耐受性、耐腐蝕性，
   減少重量，增強熱傳導性，降低內部溫升，減少發熱；
速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
回差間隙小，傳遞精度高；
密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
結構緊湊，體積小，在現有同型號減速器中為最?。?br /> 噪音低，< 56分貝；壽命長，>20000小時；
性價比高，同精度條件下，價格最低；

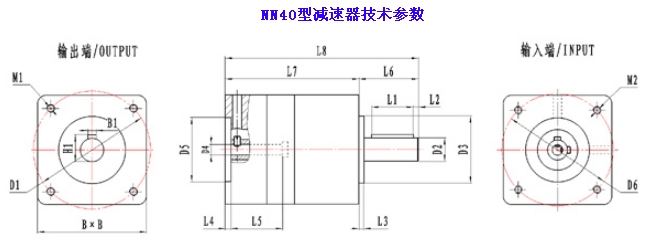

• 一，安裝及外型尺寸

	型          號
		NN40
B	殼體尺寸	45×45
B1	輸出鍵尺寸	3×3
B2	輸入鍵尺寸
M1	輸出端安裝螺紋	M5×12
M2	輸入端安裝螺紋	M4×10
H1	輸出端輸出軸高	11.2
H2	輸入端輸入軸高
D1	輸出端安裝孔分布圓直徑	50
D2	輸出軸直徑	10
D3	輸出端定位止口直徑	26
D4	輸入端孔直徑	5
D5	輸入端定位圓直徑	22
D6	輸入端安裝孔分布圓直徑	46
L1	輸出端鍵長	15
L2	輸出端鍵到軸端距離	4
L3	輸出端定位止口厚度	2
L4	輸入端電機定位深度	3.5
L5	輸入端電機軸長	25
L6	輸出軸長（自端面）	26
L7	軀 體 長	70
L8	減速器總長	96

注：a,以上尺寸單位為mm。具體參數以實物為準。
    b,各型號減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。

二，基本技術參數

型    號	NN40	減速比
額定輸出扭矩 N.m	6	5
	8	6
	8	7
	10	10
	10	15
	10	20
	10	30
	15	40
	15	60
	15	80
	20	100
	20	150
	20	200
極限扭矩	1.5～2倍的額定輸出扭矩

  注:可根據用戶需求提供5至10000任一減速比的減速器。

產品型號			NN40
最大徑向力		N	260
最大軸向力		N	150
滿載效率		%	>90%
平均壽命		h	>20000(h)
重    量		Kg	0.7
回 差（標準/精密）		Arcmin	≤12 / 5
噪    音		dB(A)	≤56
最大輸入速度		Min-1	5000
額定輸入速度		Min-1	3000
扭轉剛度		N.m/Arcmin	1.5
旋轉方向			與輸入相反
潤    滑			免維護
防護等級			IP55
安裝方向			任意
