一．說明
優(yōu)點是冷卻液由由上部吸入，克服了老泵型靠裝配工藝保證的被動防護，從原理上杜絕了冷卻液進入電機燒損的可能。
該系列產品功率選用及結構設計合理，即使敞口運行，電流也能保證在額定值內，電機也能正常工作。功耗低，壽命長，效率指標優(yōu)越，對介質清潔程度要求不高，是大流量、中等揚程工況下用泵的優(yōu)先選擇。

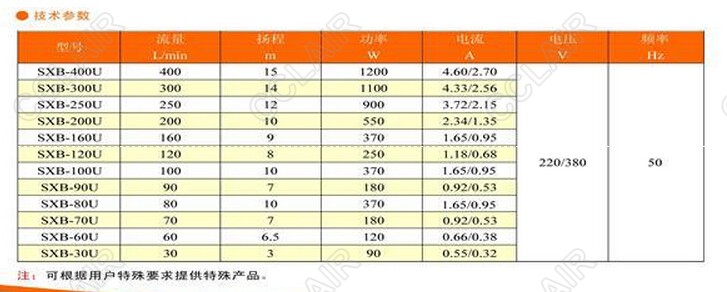

二．技術參數表：
|
型 號 |
流量 L/min |
揚程 m |
功率 W |
電流 A |
電壓 V |
頻率 Hz |
|
SXB-400 |
400 |
15 |
1200 |
4.60/2.70 |
220/380 |
50 |
|
SXB-300 |
300 |
14 |
1100 |
4.33/2.56 |
||
|
SXB-250 |
250 |
12 |
900 |
3.72/2.15 |
||
|
SXB-200 |
200 |
10 |
550 |
2.34/1.35 |
||
|
SXB-160 |
160 |
9 |
370 |
1.65/0.95 |
||
|
SXB-120 |
120 |
8 |
250 |
1.18/0.68 |
||
|
SXB-90 |
90 |
7 |
180 |
0.92/0.53 |
||
|
SXB-80 |
80 |
10 |
370 |
1.65/0.95 |
||
|
SXB-70 |
70 |
7 |
180 |
0.92/0.53 |
||
|
SXB-60 |
60 |
6.5 |
120 |
0.66/0.38 |
|

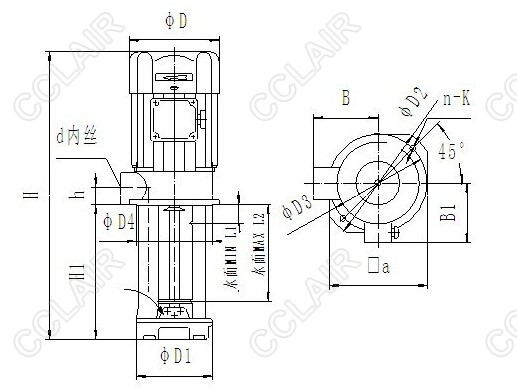

型 號 |
ФD |
ФD1 |
a |
ФD2 |
ФD3 |
ФD4 |
4n-Ｋ |
B |
B1 |
H |
H1 |
h |
L1 |
L2 |
d |
安裝孔尺寸（推薦） |
|||||||||||
|
SXB-400 |
160 |
186 |
200 |
235 |
210 |
186 |
4-Ф10 |
115 |
120 |
650/550 |
385/285 |
34 |
30 |
305/205 |
G1½″ |
Ф190 |
|||||||||||
|
SXB-300 |
160 |
164 |
190 |
220 |
190 |
164 |
4-Ф10 |
107 |
120 |
610 550/500 |
345 285/235 |
30 |
30 |
205/155 |
G1″ |
Ф165 |
|||||||||||
|
SXB-250 |
|||||||||||||||||||||||||||
|
SXB-200 |
140 |
150 |
178 |
210 |
180 |
152 |
2-Ф10 |
100 |
110 |
630/580 530/480 |
380/330 280/230 |
30 |
30 |
205/155 |
G1″ |
Ф155 |
|||||||||||
|
SXB-160 |
|||||||||||||||||||||||||||
|
SXB-120 |
125 |
134 |
160 |
185 |
160 |
134 |
4-Ф10 |
85 |
105 |
550/520 460/410 |
330/300 240/190 |
25 |
25 |
170/120 |
G3/4″ |
Ф135 |
|||||||||||
|
SXB-90 |
|||||||||||||||||||||||||||
|
SXB-80 |
140 |
150 |
178 |
210 |
180 |
152 |
2-Ф10 |
100 |
110 |
630/580 530/480 |
380/330 280/230 |
30 |
30 |
205/155 |
G1″ |
Ф155 |
|||||||||||
|
SXB-70 |
125 |
134 |
160 |
185 |
160 |
134 |
4-Ф10 |
85 |
105 |
550/520 460/410 |
330/300 240/190 |
25 |
25 |
170/120 |
G3/4″ |
Ф135 |
|||||||||||
|
SXB-60 |
105 |
116 |
145 |
185 |
160 |
120 |
4-Ф10 |
80 |
95 |
340 |
180 |
20 |
25 |
120 |
G1/2″ |
Ф120 |
|||||||||||
|
說 明 |
1，如選60Hz頻率時揚程可提高25-35%。 2，可承接特殊訂貨。 |
||||||||||||||||||||||||||
