點擊圖片查看原圖CQB40-200L,CQB50-85L,CQB50-105L,CQB50-125L,CQB50-160L,
CQB50-200L,CQB50-250L,CQB65-125L,CQB65-160L,CQB65-200L,
CQB65-250L,CQB80-125L,CQB80-160L,CQB80-200L,CQB80-250L,
CQB100-125L,CQB100-160L,CQB100-200L,CQB100-250L,
產品簡介
CQB-L型立式磁力管道泵是一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力泵的優點，是最新一代的無泄漏管道離心泵.
結構圖
|
1
|
泵殼
|
2
|
葉輪
|
3
|
密封環
|
4
|
軸承體
|
|
5
|
隔離套
|
6
|
止推環
|
7
|
軸承
|
8
|
軸套
|
|
9
|
軸
|
10
|
內磁鋼總成
|
11
|
螺母
|
12
|
聯接架
|
|
13
|
外磁鋼總成
|
14
|
電機
|
1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積小；
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw

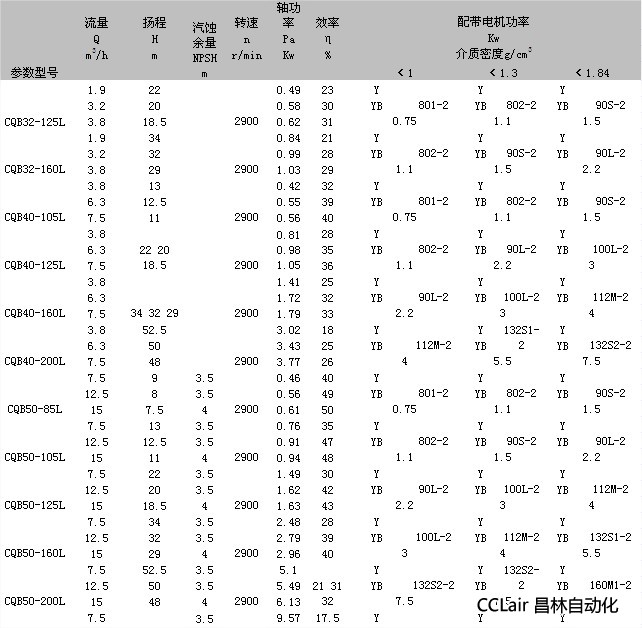

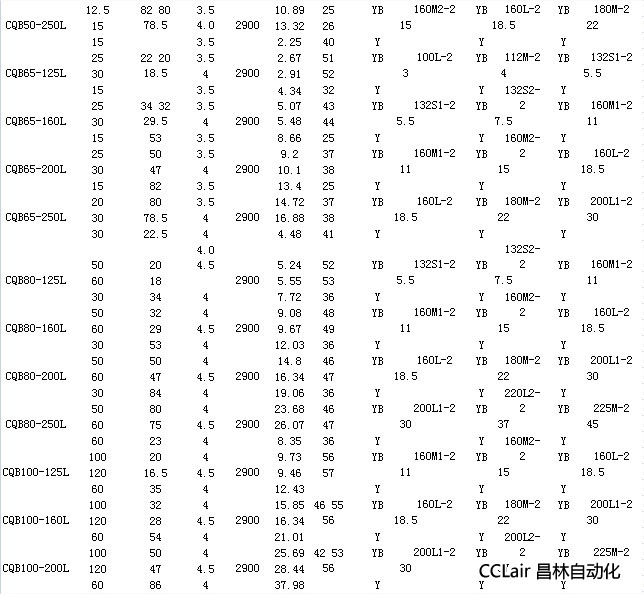

性能參數
CQB-L型立式磁力管道離心泵訂貨須知：
1.CQB-L型立式磁力管道離心泵產品名稱與型號:
2. CQB-L型立式磁力管道離心泵進出口徑
3. CQB-L型立式磁力管道離心泵泵的揚程
4. CQB-L型立式磁力管道離心泵的流量
5. CQB-L型立式磁力管道離心泵的電機功率（KW）
6. CQB-L型立式磁力管道離心泵的轉速（r/min）
7. CQB-L型立式磁力管道離心泵的電機電壓（V）
8.CQB-L型立式磁力管道離心泵的吸程
9. CQB-L型立式磁力管道離心泵是否帶附件以便我們的為您正確選型。
