一、概述
　    本產品適用于40MPa 雙線終端式干油集中潤滑系統中，用于控制潤滑泵自動運轉，向系統Ⅰ管線供送潤滑脂，給油完成后自動換向向系統Ⅱ管線供送潤滑脂，完成一個潤滑周期供脂后自動停止。
　　GDK02型電氣控制箱為有監控控制結構，具有持續工作和自動工作二種工作狀態，通過箱面的轉換開關來切換。持續工作狀態，當潤滑泵啟動后系統周而復始地持續向系統兩條主管線供送潤滑脂。自動工作狀態，當與主機聯鎖信號接通后，潤滑泵按系統設定的間隔時間定時向系統供送潤滑脂，完成一個潤滑周期后自動停止。

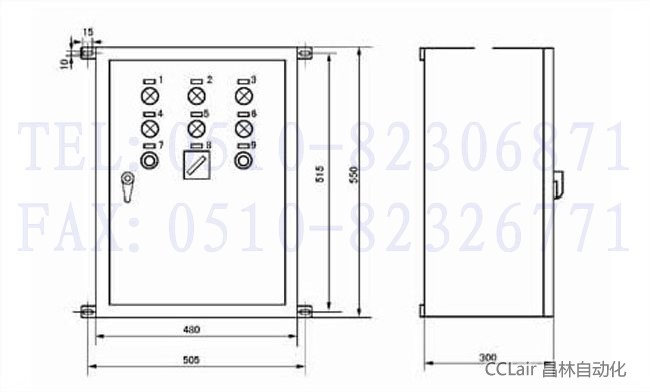

二、外形尺寸


三、標牌符號及文字

序號	標牌文字	序號	標牌文字	序號	標牌文字
1	工作準備指示	4	監控時間超過	7	警報試響
2	線I工作狀態	5	超負載動轉	8	持續-停止-自動
3	線II工作狀態	6	貯油筒空	9	消除警報

四、GDK-02 電氣控制箱外部接線圖

五、使用說明 　　 1、適用主電源AC380V、50HZ。 　　 2、適用環境溫度-10℃～40℃,濕度90%。 　　 3、周圍環境無導電的介質（氣體、液體）。 　　 4、垂直安裝，其傾斜度不大于5°。
