點擊圖片查看原圖2BE1 353-0,2BE1 403-0,2BE1 355-1,2BE1 405-1,2BE1 505-1,2BE1 705-1,
結構及特點:
2BE系列水環真空泵及壓縮機是我公司在長期科研的基礎上,結合國際先進技術,不斷實踐驗證研制開發的高效節能的新型產品.能常用于抽吸不含固體顆粒、不溶于水、無腐蝕性氣體，以便在封閉的容器中形成真空和壓力。通過結構材料的改變，亦可用抽吸腐蝕性氣體，腐蝕性液體。可廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、電器、煤礦、造礦、化肥等行業。
2BE系列水環真空泵采用單級單作用的結構形成式，具有結構簡單、維修方便、高效節能、運行可靠等優點，對關鍵部件泵軸、葉輪、分配板等優化了設計。無論是球鐵葉輪還是沖壓形成的焊接葉輪均經過良好的熱處理，并在過盈熱裝前后，分別進行平衡及動平衡校驗，運轉更加平穩、抗沖擊性更加優良，適用為排水量大，載荷沖擊波動等惡劣工況。
2BE系列水環真空泵、自帶氣水分離器；設有多位置進排氣口，泵蓋上增設了排氣閥檢修蓋窗，裝配和維修更加方便。
使用范圍:
1、泵可在環境溫度5～40℃范圍內和進口壓強小于1330Pa的條件下，允許長期連續工作。
2、泵不適用于抽除含氧過高、有毒的、有爆炸性的、對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。
3、泵在大氣壓到6000Pa的進口壓力下的連續工作時間不超過3分鐘，以免噴油或潤滑不良引起泵損壞。

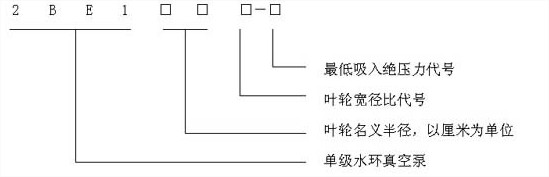

型號含義:

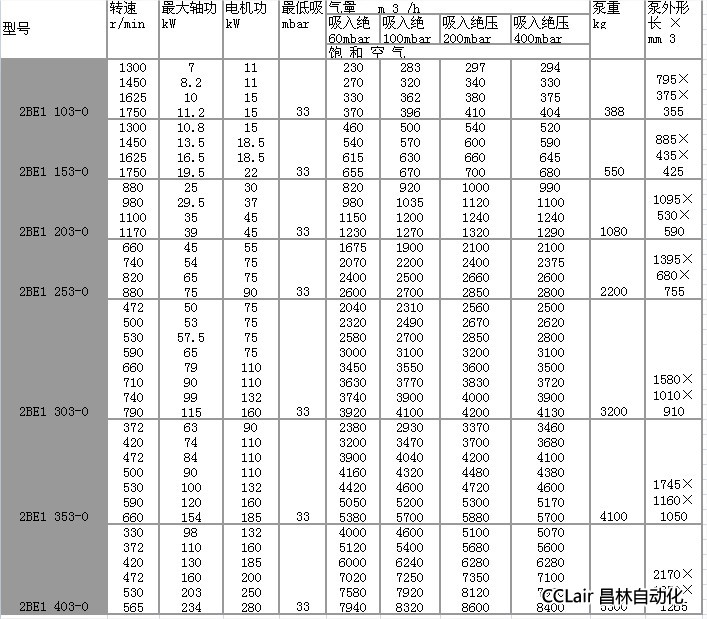

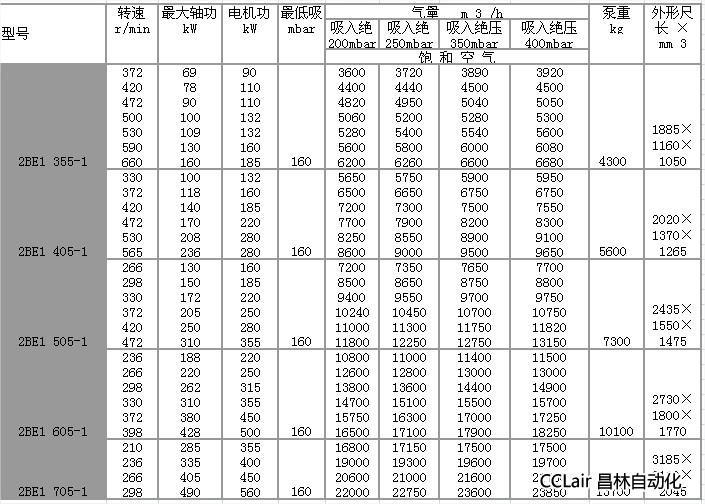

性能表:
注：上列性能數據，基于進氣溫度 20 °C ，進水溫度15 °C 。排氣壓力1013mbar 的條件。
安裝尺寸圖:
|
型號
|
a
|
b
|
c
|
e
|
f
|
g
|
H
|
l
|
m
|
n
|
s
|
k
|
ф
|
d
|
w
|
t
|
|
2BEA-253-0
|
1395
|
1245
|
799
|
1030
|
215
|
755
|
400
|
675
|
262.5
|
105
|
80
|
465
|
28
|
70
|
20
|
74.5
|
|
2BEA-303-0
|
1580
|
1360
|
825
|
1185
|
230
|
910
|
475
|
790
|
315
|
165
|
205
|
670
|
35
|
100
|
28
|
106
|
|
2BEA-353-0
|
1745
|
1570
|
930
|
1370
|
285
|
1050
|
560
|
910
|
335
|
165
|
245
|
800
|
35
|
120
|
32
|
127
|
|
2BEA-403-0
|
2170
|
1865
|
1120
|
1625
|
335
|
1265
|
670
|
1110
|
355
|
200
|
285
|
950
|
42
|
140
|
36
|
148
|
