點擊圖片查看原圖Q971F-16-DN15,Q971F-16-DN20,Q971F-16-DN25,Q971F-16-DN32,Q971F-16-DN40,Q971F-16-DN50,電動超薄型球閥
Q971F-16-DN65,Q971F-16-DN80,Q971F-16-DN100,Q971F-16-DN125,Q971F-16-DN150,Q971F-16-DN200,
一、產品[電動超短型球閥]的詳細資料：
產品型號：Q971F
產品名稱：電動超短型球閥
產品特點：該閥由DCL系列精小型電動執行器與超短球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。電動超短型球閥,電動球閥,超短型球閥。

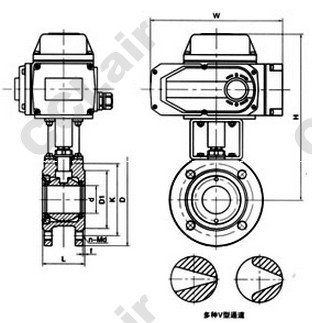

二、電動超短型球閥主要外形和連接尺寸單位：
|
Q971F-16 |
||||||||||
|
通徑DN |
d |
L |
D |
K |
D1 |
n-Md |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
15 |
1/2″ |
14 |
35 |
90 |
65 |
46 |
4-M12 |
2 |
190 |
196 |
|
20 |
3/4″ |
19 |
38 |
100 |
75 |
56 |
4-M12 |
2 |
195 |
196 |
|
25 |
1″ |
24 |
42 |
110 |
85 |
65 |
4-M12 |
2 |
210 |
196 |
|
32 |
1 1/4″ |
29 |
50 |
130 |
100 |
76 |
4-M16 |
3 |
220 |
196 |
|
40 |
1 1/2″ |
38 |
60 |
145 |
110 |
84 |
4-M16 |
3 |
230 |
196 |
|
50 |
2″ |
48 |
70 |
160 |
125 |
99 |
4-M16 |
3 |
265 |
196 |
|
65 |
2 1/2″ |
64 |
95 |
180 |
145 |
118 |
4-M16 |
3 |
300 |
255 |
|
80 |
3″ |
76 |
118 |
195 |
160 |
132 |
8-M16 |
3 |
325 |
255 |
|
100 |
4″ |
95 |
140 |
215 |
180 |
156 |
8-M16 |
3 |
350 |
255 |
|
125 |
5″ |
118 |
195 |
245 |
210 |
184 |
8-M16 |
3 |
375 |
255 |
|
150 |
6″ |
150 |
280 |
280 |
240 |
211 |
8-M20 |
3 |
420 |
255 |
|
200 |
8″ |
200 |
350 |
335 |
295 |
266 |
12-M20 |
3 |
460 |
255 |
結構長度：Q/OLF002-88
法蘭標準：JB79亦可按GB9113、ANSI B16.5、JIS B2212
