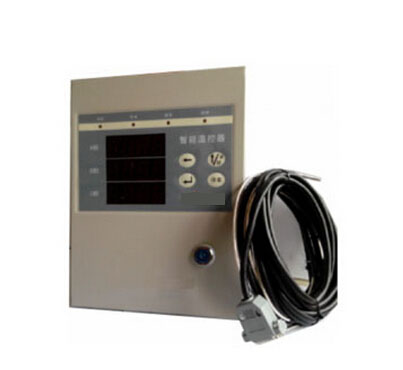

MT-G140A 干式變壓器智能溫控儀

一、產品概述：

    本儀表可對三路溫度進行實時測量控制，并采用三排數碼管顯示，各項參數一目了然，有效地避免了循環顯示不便觀察、比較的弊病?？赏ㄟ^按鍵方便地對各項參數進行設定，（設定好的參數具有掉電保護功能）可用于不同場合。同時，實時測量的溫度可通過485總線上傳至上位機，上位機也可以修改溫控箱的各項設置參數。本儀表還可記錄變壓器掉電時刻三線包繞組的溫度。（低于80℃不刷新原記錄）

二、技術指標：

     測溫范圍：         0～200℃

     測溫精度：         ±1℃（選用B級PT100）

     分 辨 率：         0.1℃

     工作電壓：         AC220 V±10%   50Hz

     功    耗：         5VA

     傳 感 器：         三只PT100鉑熱電阻

     繼電器觸電容量：   220V/5A AC

     儀表重量：         ≤3Kg

     儀表體積：         260×196×95 （L×W×H）

     安裝開孔尺寸：     234*178

三、產品功能說明：

  1．能夠顯示三相線包的實時溫度值。

  2．可以根據設定的開風機溫度和關風機溫度自動控制風機的開啟和關閉。當三相線包溫度中的 一相溫度超過開風機的設定溫度或在手動開啟時，風機開啟，同時面板上（風機）指示燈變亮，手動開啟時（手動指示燈同時亮）。

  3．具有超溫報警功能，當三相線包溫度中的 一相溫度超過超溫設定值，（超溫）燈亮，蜂鳴報警，同時相對應的數碼管會閃爍顯示。并通過電源板“超溫”輸出端輸出一個開關信號給遠距離的控制箱控制聲光報警。

  4．具有自動跳閘功能，當三相線包溫度中的 一相溫度超過跳閘設定值，（跳閘）燈亮，蜂鳴報警，同時通過電源板“跳閘”輸出端輸出一個開關信號給遠距離的控制箱，切斷電源，保護變壓器。

  5．任何一相傳感器故障時，蜂鳴報警，同時相對應的參數會閃爍顯示。并通過電源板“故障”輸出端輸出一個開關信號給遠距離的控制箱控制聲光報警。

  5.1通過各相溫度顯示區顯示閃爍代碼不同區分傳感器短路或斷路故障：“H” 斷路，“L”短路。

  5.2傳感器一相或兩相故障時，只根據好的傳感器溫度信號控制風機，三路傳感器同時故障時立即打開風機。

  6.可在面板上設定開啟風機溫度，關閉風機溫度，超溫報警溫度，超溫跳閘溫度，定時開風機時間及本機通訊地址。（以上數據均具有掉電保存功能）。

  7.具有手動控制功能，可手動開關風機。

  8.具有定時開風機功能，定時范圍0～255分鐘（0表示取消），定時時間到達后，風機自動運行一分鐘后停止。

  9.本溫控器能將斷電時三相溫度掉電保存，以備查詢（斷電前溫度低于80℃，不刷新原記錄）。

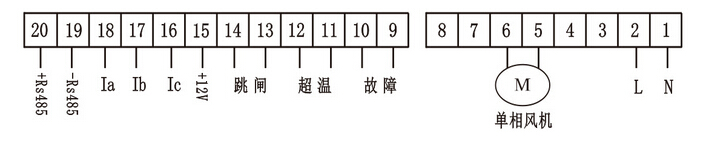

四、產品接線圖：

注：產品帶有485通訊輸出（端子19，20）標準的MODBUS，同時帶有3路4～20mA模擬量輸出(Ia、Ib、Ic，端子18，17，16）這2項功能為可選功能，單相風機的接線圖如上圖所示。

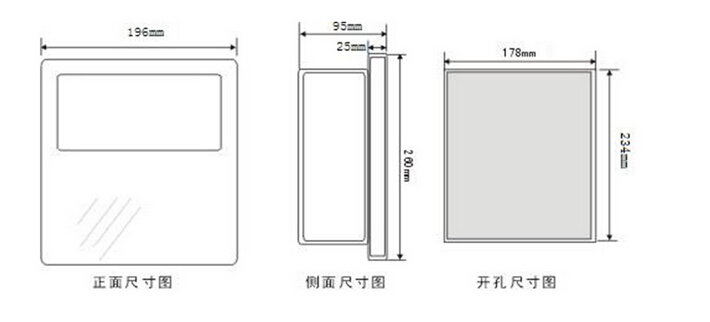

五、產品尺寸圖：外形尺寸：260×196×95；開孔尺寸：234×178
