點擊圖片查看原圖用途：
電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率。
DMF-Z型電磁脈沖閥為直角式閥，其進出口之間夾角為90°，適合于氣包與除塵器噴吹管的安裝連接。氣流暢通，能提供符合要求的清灰氣脈沖
工作原理：
膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。
脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。

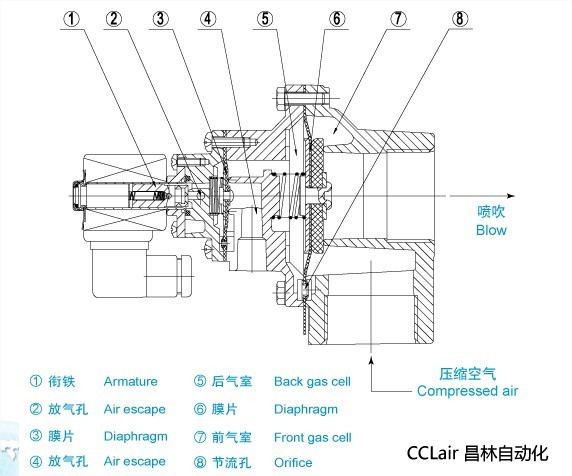

內部結構圖：

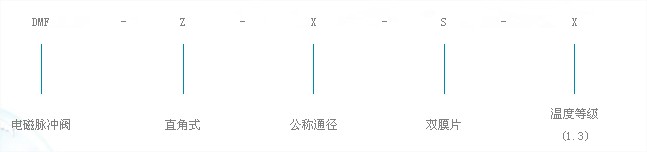

型號含義：
型號規格選擇表
|
序號
|
型號規格
|
公稱通徑
|
膜片數
|
進氣口尺寸
|
出氣口連接形式
|
重量
|
|
|
mm
|
Inch
|
||||||
|
1
|
DMF-Z-20
|
20
|
3/4"
|
1
|
G 3/4"
|
G 3/4"
|
0.65kg
|
|
2
|
DMF-Z-25
|
25
|
1"
|
1
|
G 1"
|
G 1"
|
0.8kg
|
|
3
|
DMF-Z-40S
|
40
|
1 1/2"
|
2
|
G 1 1/2"
|
G 1 1/2"
|
1.4kg
|
|
4
|
DMF-Z-50S
|
50
|
2"
|
2
|
G 2"
|
G 2"
|
2.4kg
|
|
5
|
DMF-Z-62S
|
62
|
2 1/2"
|
2
|
G 2 1/2"
|
G 2 1/2"
|
3.5kg
|
|
6
|
DMF-Z-76S
|
76
|
3"
|
2
|
G 3 "
|
G 3 "
|
4.3kg
|
|
7
|
DMF-Z-102S
|
102
|
4"
|
2
|
G 4 "
|
G 4 "
|
7.3kg
|
|
8
|
DMF-2L-B
|
20
|
3/4"
|
1
|
G 3/4"
|
27
|
0.75kg
|
|
9
|
DMF-ZF-25
|
25
|
1"
|
1
|
34
|
34
|
1.0kg
|
|
10
|
DMF-ZF-40s
|
40
|
1 1/2"
|
2
|
48
|
34
|
1.6kg
|
技術指標：
*防護等級由上海市計量測試技術研究院進行試驗檢測，達到GB4208-93所要求的技術標準。
材質說明：
*全部選用優質的進口成品膜片，膜片組件在制造過程中全部檢查，合格后再進入裝配線。每只成品閥都通電通氣進行噴吹檢驗。

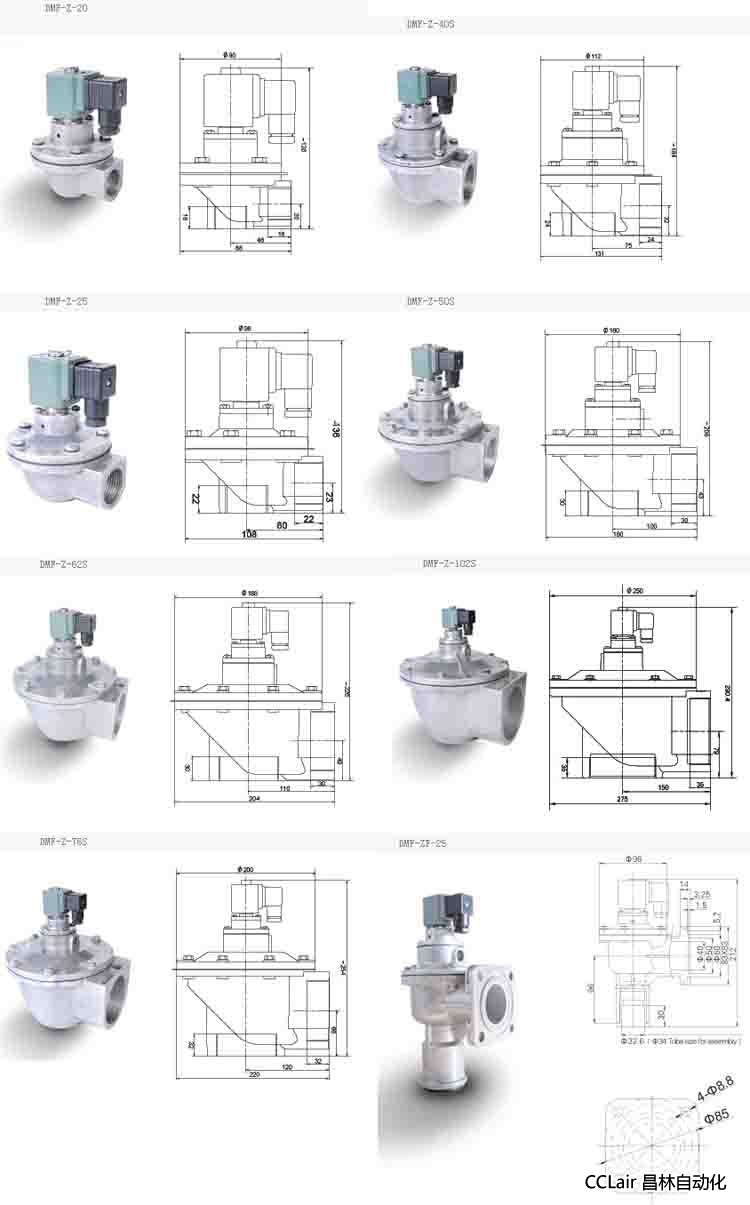

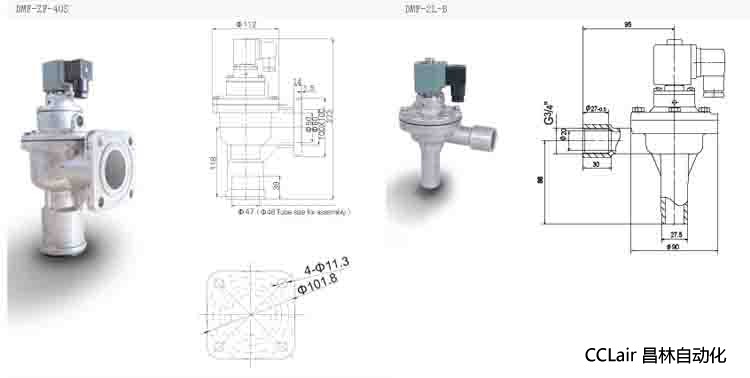

結構尺寸;
|
工作壓力
|
0.1MPa-0.8MPa （推薦0.2-0.6MPa）
|
||
|
工作介質
|
清潔空氣
|
||
|
電壓
|
DC24V
|
AC110V
|
AC220V
|
|
電流
|
0.8A
|
0.46A
|
0.23A
|
|
溫度等級
|
1
|
3
|
|
|
-25℃～ 80℃
|
-25℃～ 230℃
|
||
|
-13℉～176℉
|
-13℉～446℉ |
||
|
空氣相對濕度
|
≤85%
|
||
|
防護等級
|
IP65* |
||
|
膜片壽命
|
噴吹100萬次或三年 |
||
*防護等級由上海市計量測試技術研究院進行試驗檢測，達到GB4208-93所要求的技術標準。
材質說明：
|
閥體
|
ADC12鋁合金
|
|
卡簧
|
不銹鋼
|
|
先導組件
|
430FR不銹鋼等材料
|
|
膜片
|
進口丁腈橡膠*
|
|
彈簧
|
304不銹鋼
|
|
緊固件
|
302不銹鋼 |
*全部選用優質的進口成品膜片，膜片組件在制造過程中全部檢查，合格后再進入裝配線。每只成品閥都通電通氣進行噴吹檢驗。
