點擊圖片查看原圖JB-80,JB-100,JB-125,JB-160,JB-180,JB-200,JB-250,JB-320,JB-400,無緩沖氣缸
一、特點：
ＪＢ系列氣缸是冶金設備用氣缸，即一機部標準氣缸，符合ＪＢ１４４４～１１４８標值是一種帶緩沖裝置的重型氣缸，工作介質為經(jīng)凈化處理的含油霧壓縮空氣。
二、圖形符號：

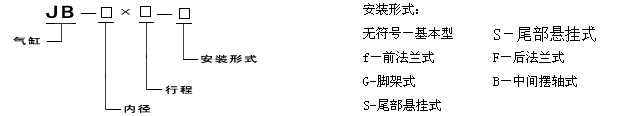

三、型號說明：
四、技術參數(shù)：
| 氣缸內(nèi)徑(mm) | 行程范圍(mm) | 工作壓力(MPa) | 周圍介質溫度 | 理論作用力(N)(壓力為0.4MPa時計算) | |
| 推力 | 拉力 | ||||
| Ø80 | 60～800 | 0.15～0.8 | -10～80°C | 2000 | 1700 |
| Ø100 | 60～800 | 0.15～0.8 | 3150 | 2850 | |
| Ø125 | 80～2000 | 0.1～0.8 | 4900 | 4400 | |
| Ø160 | 80～2000 | 0.1～0.8 | 8050 | 7500 | |
| Ø180 | 100～2500 | 0.1～0.8 | 10200 | 9400 | |
| Ø200 | 100～2500 | 0.1～0.8 | 12600 | 11800 | |
| Ø250 | 125～2500 | 0.1～0.8 | 19600 | 18100 | |
| Ø320 | 125～2500 | 0.1～0.8 | 32150 | 29600 | |
| Ø400 | 125～2500 | 0.8～0.8 | 50300 | 47700 | |

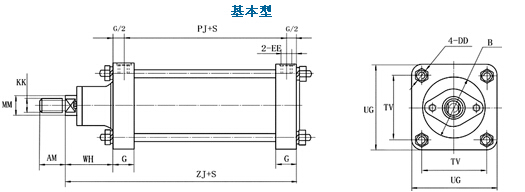

五、外形及安裝尺寸：
| 氣缸內(nèi)徑(mm) | AM | B | DD | EE | G | KK | MM | PJ | TV | UG | WH | ZJ |
| Ф80 | 35 | Ф95 | M12 | M14*1.5 | 30 | M20*1.5 | Ф30 | 105 | 85 | 115 | 70 | 205 |
| Ф100 | 35 | Ф95 | M12 | M14*1.5 | 30 | M20*1.5 | Ф30 | 105 | 100 | 130 | 70 | 205 |
| Ф125 | 40 | Ф130 | M16 | M18*1.5 | 40 | M24*2 | Ф40 | 140 | 120 | 160 | 90 | 270 |
| Ф160 | 40 | Ф130 | M16 | M18*1.5 | 40 | M24*2 | Ф40 | 140 | 150 | 190 | 90 | 270 |
| Ф180 | 50 | Ф170 | M20 | M18*1.5 | 40 | M30*2 | Ф50 | 150 | 170 | 220 | 110 | 300 |
| Ф200 | 50 | Ф170 | M20 | M18*1.5 | 40 | M30*2 | Ф50 | 150 | 190 | 240 | 110 | 300 |
| Ф250 | 60 | Ф200 | M24 | M27*2 | 60 | M42*3 | Ф70 | 180 | 230 | 290 | 150 | 390 |
| Ф320 | 70 | Ф240 | M30 | M33*2 | 60 | M56*4 | Ф70 | 200 | 280 | 350 | 190 | 450 |
| Ф400 | 70 | Ф240 | M30 | M33*2 | 60 | M56*4 | Ф70 | 200 | 350 | 430 | 190 | 450 |
|

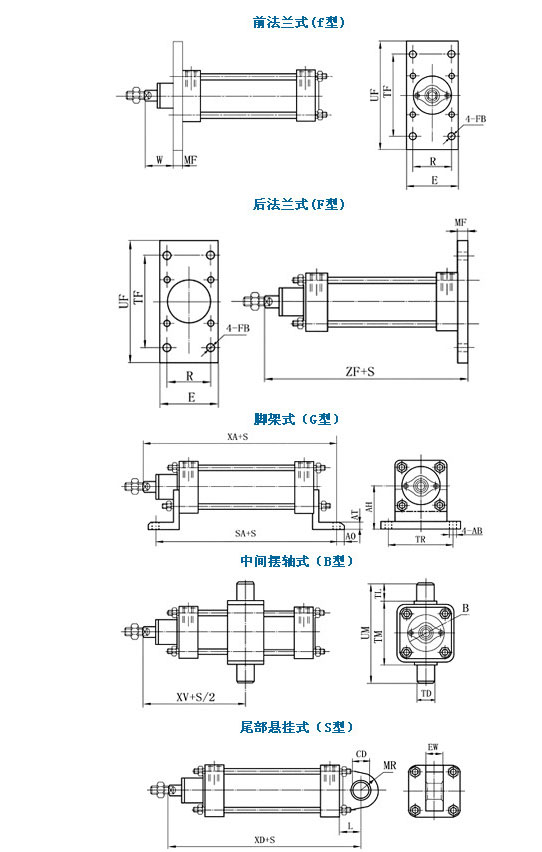

缸徑 Ф |
AB Ф |
AH
|
AO
|
AT
|
CD Ф |
E
|
EW
|
FB Ф |
L
|
MF
|
MR
|
R
|
SA
|
TD Ф |
TF
|
TL
|
TM
|
TR
|
UF
|
UM
|
W
|
XA
|
XD
|
XV
|
ZF
|
| 80 |
13
|
85
|
28.5
|
8
|
25
|
30 | 30 |
13
|
30
|
16
|
25
|
85
|
226
|
30
|
145
|
30
|
150
|
145 |
180
|
210
|
54 | 250.5 | 225 | 137.5 | 221 |
| 100 |
13
|
95
|
28.5
|
8
|
25
|
30 | 30 |
13
|
30
|
16
|
25
|
100
|
226
|
30
|
160
|
30
|
175
|
150 |
200
|
235
|
54 | 250.5 | 255 | 137.5 | 221 |
| 125 |
17
|
115
|
29.5
|
10
|
30
|
40 | 40 |
17
|
40
|
20
|
30
|
120
|
280 |
40
|
200
|
40
|
210
|
190 |
240
|
290
|
70 | 330 | 330 | 180 | 290 |
| 160 |
17
|
130
|
40
|
10
|
30
|
40 | 40 |
17
|
40
|
20
|
30
|
150
|
280 |
40
|
230
|
40
|
240
|
210 |
270
|
320
|
70 | 330 | 330 | 180 | 290 |
| 180 |
21
|
150
|
56
|
14
|
35
|
50 | 50 |
21
|
50
|
25
|
35
|
170
|
328 |
50
|
260
|
50
|
270
|
230 |
320
|
370
|
85 | 369 | 375 | 205 | 325 |
| 200 |
26
|
160
|
56
|
14
|
35 | 50 | 50 |
21
|
50
|
25
|
35
|
190
|
328 |
50
|
280
|
50
|
300
|
260 |
340
|
400
|
85 | 369 | 375 | 205 | 325 |
| 250 | 26 | 195 | 56.5 | 16 | 40 | 60 | 60 | 26 | 60 | 30 | 40 | 230 | 447 | 70 | 340 | 70 | 360 | 320 | 410 | 500 | 120 | 493.5 | 475 | 270 | 420 |
| 320 | 33 | 250 | 85 | 20 | 50 | 80 | 80 | 33 | 70 | 40 | 50 | 280 | 490 | 90 | 420 | 90 | 420 | 350 | 500 | 600 | 150 | 565 | 560 | 320 | 490 |
| 400 | 33 | 285 | 85 | 20 | 50 | 80 | 80 | 33 | 70 | 40 | 50 | 350 | 490 | 90 | 490 | 90 | 530 | 390 | 570 | 710 | 150 | 565 | 560 | 320 | 490 |
