點擊圖片查看原圖GDPT1.5A,GDPT02A,GDPT2.5A,GDPT03A,直動三通電磁閥
應用范圍
科研實驗裝備、分析測量?jī)x器、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、
液壓系統、環保設備、石化電力、清洗設備、噴灌系統、機器制造、食品工業等自動化控制。
|
技術參數 |
|
|
公稱通徑 |
DN1~3 |
|
原理結構 |
直動活塞式 |
|
閥體材質 |
黃銅、304、316 |
|
密封材料 |
NBR、FKM、EPDM |
|
環境溫度 |
-10℃～+60℃ |
|
流體溫度 |
C2: -10℃～+80℃ C3: -10℃～+120℃ |
|
適用流體 |
氣體、液體（無固體雜質） |
|
流體粘度 |
≤22mm2/S |
|
連接方式 |
內螺紋（國標、NPT） |
|
安裝方式 |
水平安裝，線圈向上 |
|
防護等級 |
IP65 |
|
電氣參數 |
|
|
電源電壓 |
220V、110V、24V AC 50/60Hz |
|
額定功率 |
普通型AC：22VA； DC：13W |
|
電壓公差 |
±10% |
|
電氣連接 |
普通型：標準接線盒 |
|

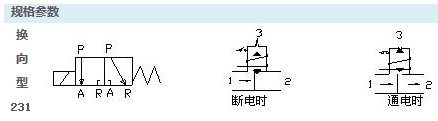

功能選項 |
||
|
代號 |
功能名稱 |
功能說明 |
|
1 |
換向型 |
通電：2流向→1，3關閉 |
|
2 |
排氣型 |
通電：1流向→2，3關閉 |
|
E |
防爆型 |
防爆等級：ExmⅠ/ⅡT4 |
|
型號規格 |
接口G |
通徑[mm] |
Kv值 |
最大工作壓力［bar］ |
外形尺寸[mm] |
|||
|
AC |
DC |
A |
B |
C |
||||
|
GDPT1.5A |
G1/8、1/4 |
1.5 |
0.08 |
10 |
7 |
41 |
29 |
100 |
|
GDPT02A |
G1/8、1/4 |
2.0 |
0.15 |
8 |
6 |
41 |
29 |
100 |
|
GDPT2.5A |
G1/8、1/4 |
2.5 |
0.22 |
7 |
5 |
41 |
29 |
100 |
|
GDPT03A |
G1/8、1/4 |
3.0 |
0.23 |
5 |
4 |
41 |
29 |
100 |
|
型號規格 |
接口G |
通徑[mm] |
Kv值 |
最大工作壓力［bar］ |
外形尺寸[mm] |
|||
|
AC |
DC |
A |
B |
C |
||||
|
GDPT1.5A |
G1/8、1/4 |
1.5 |
0.08 |
12 |
10 |
41 |
29 |
100 |
|
GDPT02A |
G1/8、1/4 |
2.0 |
0.15 |
10 |
7 |
41 |
29 |
100 |
|
GDPT2.5A |
G1/8、1/4 |
2.5 |
0.22 |
8 |
6 |
41 |
29 |
100 |
|
GDPT03A |
G1/8、1/4 |
3.0 |
0.23 |
7 |
5 |
41 |
29 |
100 |
|
備注： 若需防爆型，請向我司提供相關參數，進行咨詢后再選定；流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象； 防爆型線圈內置熔絲管和壓敏電阻技術保護元件，確保線圈安全。 |
||||||||
