點擊圖片查看原圖GDSE2306,GDSE2308,GDSE2310,GDSE2315,二位五通電磁閥
應用范圍本閥主要用于氣動控制系統，如控制氣缸、氣動機械設備等以氣體作為驅動裝置的自動化控制。
|
技術參數 |
|
|
公稱通徑 |
DN6-15mm |
|
原理結構 |
先導式 |
|
閥體材質 |
鋁 |
|
密封材料 |
NBR |
|
環境溫度 |
-10℃～+50℃ |
|
流體溫度 |
C2組:5℃～50℃ |
|
適用流體 |
空氣、氮?dú)?/span> |
|
連接方式 |
內螺紋 |
|
安裝方式 |
任意 |
|
防護等級 |
IP65 |
|
電氣參數 |
|
|
電源電壓 |
220V、110V 、24V AC 50/60Hz24V、12V DC |
|
額定功率 |
普通型AC：4.5VA； DC：3W |
|
電壓公差 |
±10% |
|
電氣連接 |
普通型：標準接線盒 |
|
代號 |
功能名稱 |
功能說明 |
|
SE |
單電控 |
一個線圈控制 |
|
E |
防爆型 |
防爆等級：ExmⅠ/ⅡT4 |

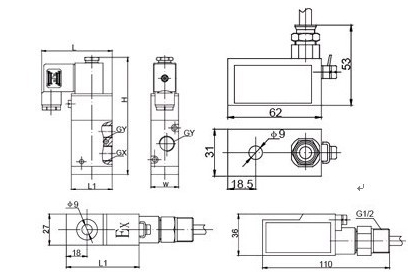

外形尺寸
|
型號規格 |
氣源接口G |
通徑[mm] |
工作壓力［bar］ |
外形尺寸[mm] |
||||
|
GX進氣 |
GY排氣 |
L |
L1 |
W |
H |
|||
|
GDSE2306 |
1/4 |
1/4 1/8 |
6 |
2~8 |
33 |
27 |
18 |
88 |
|
GDSE2308 |
1/4 |
1/4 1/8 |
8 |
2~8 |
67 |
35 |
22 |
105 |
|
GDSE2310 |
3/8 |
1/4 3/8 |
10 |
2~8 |
70 |
40 |
27 |
114 |
|
GDSE2315 |
1/2 |
1/4 1/2 |
15 |
2~8 |
71 |
50 |
34 |
145 |
