P-GDUB氣動法對夾硬密封蝶閥 |
|
|
技術參數 |
|
|
氣缸選配 |
P系列 |
|
氣缸形式 |
雙作用、單作用 |
|
環境溫度 |
-20℃～+80℃ |
|
氣源壓力 |
雙作用4~8bar、單作用5~8bar |
|
附件選項 |
|
|
回訊器 |
也叫限位開關，遠程反饋開關信號 |
|
電磁閥 |
雙作用選二位五通、單作用選二位三通 |
|
三聯件 |
可對氣源穩壓、過濾、氣缸加潤滑油 |
|
電氣定位器 |
輸入4~20mA信號，實現球閥調節功能 |
|
備注：氣缸參數請另參考所選配的氣動執行器資料。 |
|
|
標準規范 |
|
* 法蘭標準：GB9113、GB9113、GB9115 |
|
* 檢測與試驗：GB/T13927-1992、B/T 9092-1999 |
|
* 設計標準：JB-T 8527-1997 |
|
* 結構長度：GB/T 12221 |
|
閥體參數 |
|
|
公稱壓力 |
PN10、PN16、PN25 |
|
連接方式 |
法蘭 JB、GB（特選ANSI、JIS） |
|
閥體材質 |
WCB、SS304、SS316、SS316L |
|
碟板材質 |
WCB、SS304、SS316、SS316L |
|
密封材料 |
Y(多層或混合硬密封)、S(不銹鋼金屬密封) |
|
工作溫度 |
T6: -30℃～250℃（Y） |
|
|
|
|

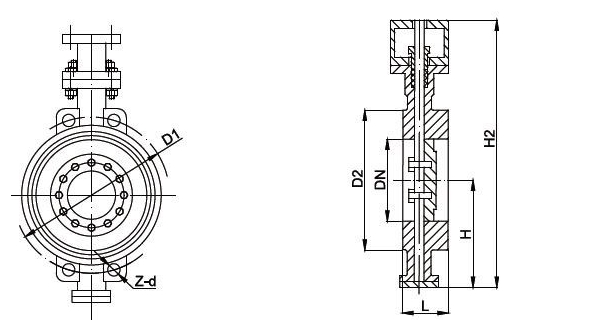

閥體尺寸
|
公稱壓力（Mpa） |
型號規格 |
DN |
L |
H |
H2 |
D1 |
D2 |
z-d |
P-氣動頭 |
E-電動頭 |
|
PN16 |
GDUB50 |
50 |
43 |
112 |
655 |
125 |
102 |
4-18 |
P075D |
E06 |
|
GDUB65 |
65 |
46 |
115 |
665 |
145 |
122 |
4-18 |
P083D |
E06 |
|
|
GDUB80 |
80 |
64 |
120 |
675 |
160 |
133 |
8-18 |
P092D |
E10 |
|
|
GDUB100 |
100 |
64 |
138 |
705 |
180 |
158 |
8-18 |
P105D |
E15 |
|
|
GDUB125 |
125 |
70 |
164 |
745 |
210 |
184 |
8-18 |
P125D |
E20 |
|
|
GDUB150 |
150 |
76 |
175 |
830 |
240 |
211 |
8-22 |
P140D |
E30 |
|
|
GDUB200 |
200 |
89 |
215 |
880 |
295 |
266 |
12-22 |
P140D |
E50 |
|
|
GDUB250 |
250 |
114 |
243 |
955 |
355 |
319 |
12-26 |
P160D |
E50 |
|
|
GDUB300 |
300 |
114 |
285 |
1065 |
410 |
370 |
12-26 |
P190D/AW17 |
E90 |
|
|
GDUB350 |
350 |
127 |
320 |
1100 |
470 |
429 |
16-26 |
P210D/AW17 |
E100 |
|
|
GDUB400 |
400 |
140 |
350 |
1220 |
525 |
480 |
16-30 |
P240D/AW20 |
E200 |
|
|
GDUB450 |
450 |
152 |
350 |
1280 |
585 |
548 |
20-30 |
P240D/AW20 |
E200 |
|
|
GDUB500 |
500 |
152 |
380 |
1320 |
650 |
609 |
20-33 |
P270D/AW20 |
E250 |
|
|
GDUB600 |
600 |
154 |
435 |
1485 |
770 |
720 |
20-36 |
P300D/AW25 |
||
|
GDUB700 |
700 |
165 |
480 |
1615 |
840 |
794 |
24-36 |
P350D/AW28 |
||
|
GDUB800 |
800 |
190 |
530 |
1750 |
950 |
901 |
24-39 |
P400D/AW35 |
備注：
①電動執行器（簡稱氣動頭或氣缸）和電動執行器（簡稱電動頭）的尺寸，請另查閱執行器資料，以上為設計尺寸，與實物可能存誤差。
②如果是選擇技術參數中的特選項目或客戶有特制要求時，請向我們另行索取尺寸表；
③表中氣動頭型號為常規配置，若用戶氣源及工況條件較好，則可優化執行器配置減少成本，若工況條件差，則需加大執行器規格。
