技術參數

氣缸選配

P系列

氣缸形式

雙作用、單作用

環境溫度

-20℃～+80℃

氣源壓力

雙作用4~8bar、單作用5~8bar

附件選項

回訊器

也叫限位開關，遠程反饋開關信號

電磁閥

雙作用選二位五通、單作用選二位三通

三聯件

可對氣源穩壓、過濾、氣缸加潤滑油

電氣定位器

輸入4~20mA信號，實現球閥調節功能

備注：氣缸參數請另參考所選配的氣動執行器資料。

閥體參數

公稱壓力

PN10、PN16、PN25

連接方式

內螺紋

閥體材質

WCB、SS304、SS316、SS316L

球芯材質

WCB、SS304、SS316、SS316L

密封材料

PTFE、PPL (特選：石墨、金屬硬密封)

工作溫度

T3::-30℃～150℃（PTFE）
T6: -30℃～250℃（PPL）
T7: -30℃～350℃（石墨、金屬硬密封)

標準規范

* 設計標準：GB/T12224、GB/T8464

* 螺紋標準：G（特選：NPT、BSP、BSPT、DIN259/2999）

* 結構長度：GB/T15188.3

* 檢測與試驗：GB/T13927-1992

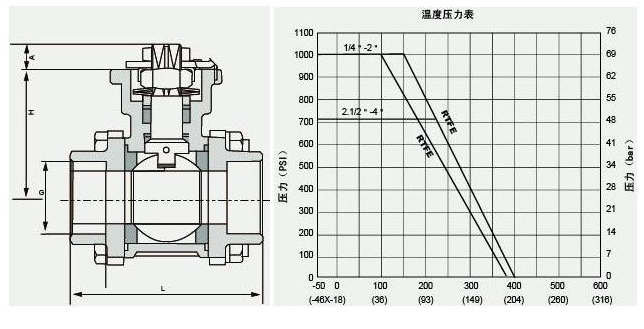

公稱壓力

型號規格

通徑DN

接口

L

H

A

連接方軸

P-氣動頭

E-電動頭

PN16

PN25

PN16

PN25

PN16、25、40
304、316
PTFE、PPL

GDAC15

15

1/2″

75

42

9

11

P032D

P052D

E06

E06

GDAC20

20

3/4″

82

48.5

9

11

P052D

P063D

E06

E06

GDAC25

25

1″

89

58.5

11

11

P063D

P063D

E06

E06

GDAC32

32

1 1/4″

113

63

11

14

P063D

P075D

E06

E06

GDAC40

40

1 1/2″

120

71

14

14

P075D

P083D

E06

E10

GDAC50

50

2″

145

78

14

17

P083D

P092D

E10

E10

GDAC65

65

2 1/2″

185

100

17

17

P092D

P105D

E15

E15

GDAC80

80

3″

210

109

17

22

P105D

P125D

E20

E20

GDAC100

100

4″

268

140

22

22

P125D

P140D

E30

E30
