點擊圖片查看原圖DLM9-2,DLM9-5,DLM9-10,DLM9-16,DLM9-25,DLM9-40,DLM9-63,DLM9-100,DLM9-160,DLM9-250,濕式多片無滑環電磁離合器
主要性能參數
DLM9（ERD系列）電磁離合器是一種用于機械傳動系統中,借助電磁力操作,使旋轉運動的驅動側部分與從動側部分相結合或分離,從而實現動力和運動傳遞的執行元件.
離合器的標準工作電壓為直流24伏.在一般情況下,只需采用開關、按鈕、接觸器、行程開關等普通電器元件組成的簡單電路，就能方便的對其實現自動、遠程控制，從而滿足機械傳動系統的變速、換向、起動及定位等各種要求。
該系列離合器的摩擦片是由鋼質材料制成，僅試用于有油潤滑冷卻的條件下工作。干摩擦將導致不能正常工作，甚至損壞摩擦片。
該系列離合器屬于無滑環離合器，安裝簡單，維護方便，在使用中，摩擦片正常磨損不需調整，適合用于轉速較高和位于不易維護的位置使用。
主要性能參數
|
規格
Size
|
額定動力矩
Rated Dynamic Torque N.m |
額定靜力矩
Rated Static Torque N.m |
空效力矩
Drag Torque ( ≤ )N.m |
接通時間
Engagement Time ( ≤ )S |
斷開時間
Disengagement Time ( ≤ )S |
額定電壓
Rated Voltage DCV |
線圈消耗功率 ( 20 ℃ )
Coil Consumption power( 20 ℃ ) W |
允許最高轉速
Allowed Max Revolution r/min |
重量
Weight kg |
供油流量
Oil Flow Rates L/min |
|
2
|
16
|
25
|
0.48
|
0.28
|
0.09
|
24
|
24
|
3000
|
2.9
|
0.25
|
|
5
|
50
|
80
|
0.85
|
0.30
|
0.10
|
24
|
37
|
3000
|
3.9
|
0.40
|
|
10
|
100
|
160
|
1.80
|
0.32
|
0.14
|
24
|
50
|
3000
|
5.9
|
0.65
|
|
16
|
160
|
250
|
2.40
|
0.36
|
0.16
|
24
|
56
|
2500
|
7.8
|
0.65
|
|
25
|
250
|
400
|
3.80
|
0.40
|
0.18
|
24
|
76
|
2200
|
10.7
|
1.00
|
|
40
|
400
|
630
|
6.00
|
0.60
|
0.22
|
24
|
86
|
2000
|
15
|
1.00
|
|
63
|
630
|
1000
|
9.50
|
0.70
|
0.26
|
24
|
88
|
1800
|
22
|
1.20
|
|
100
|
1000
|
1600
|
15.00
|
0.85
|
0.31
|
24
|
104
|
1600
|
33
|
1.20
|
|
160
|
1600
|
2500
|
24.00
|
1.20
|
0.43
|
24
|
122
|
1500
|
51
|
1.50
|
|
250
|
2500
|
4000
|
38.00
|
1.40
|
0.50
|
24
|
175.5
|
1200
|
67
|
2.00
|

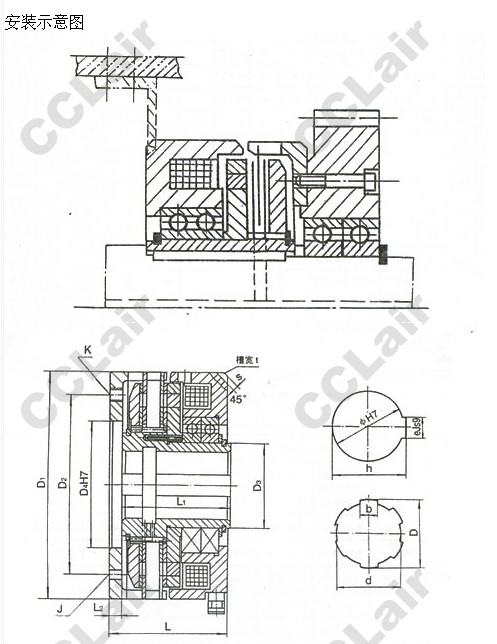

外形與安裝尺寸
|
規格
size |
徑向尺寸 Radil Demensions
|
軸向尺寸 Axial Demensions
|
||||||||||||
|
D1
|
D2
|
D3
|
D4
|
ф
|
e
|
h
|
J
|
K
|
L
|
L1
|
L2
|
s
|
t
|
|
|
2
|
95
|
80
|
35
|
50
|
20
|
6
|
22.80+0.1
|
2—ф6
|
4—M6
|
55
|
50
|
5
|
4
|
8
|
|
5
|
110
|
90
|
45
|
65
|
30
|
8
|
33.30+0.2
|
3—ф6
|
4—M6
|
60
|
55
|
5
|
4
|
8
|
|
10
|
132
|
105
|
50
|
75
|
40
|
12
|
42.30+0.2
|
3—ф6
|
6—M8
|
67
|
60
|
7
|
5
|
10
|
|
16
|
147
|
120
|
55
|
85
|
45
|
14
|
47.40+0.2
|
3—ф8
|
6—M8
|
72
|
65
|
7
|
5
|
10
|
|
25
|
162
|
135
|
65
|
95
|
50
|
16
|
53.60+0.2
|
3—ф8
|
6—M8
|
82
|
75
|
7
|
6
|
12
|
|
40
|
182
|
155
|
75
|
120
|
60
|
18
|
64.40+0.2
|
3—ф10
|
6—M10
|
93
|
85
|
8
|
6
|
12
|
|
63
|
202
|
170
|
85
|
125
|
70
|
20
|
74.30+0.2
|
3—ф10
|
6—M10
|
109
|
100
|
9
|
8
|
14
|
|
100
|
235
|
200
|
100
|
150
|
70
|
20
|
74.90+0.2
|
3—ф14
|
6—M12
|
120
|
110
|
10
|
8
|
14
|
|
160
|
270
|
235
|
110
|
200
|
90
|
25
|
95.40+0.2
|
3—ф14
|
6—Ml2
|
142
|
130
|
12
|
10
|
16
|
|
250
|
310
|
260
|
l40
|
220
|
110
|
28
|
116.40+0.2
|
3—ф16
|
6—M16
|
157
|
145
|
l4
|
10
|
16
|
