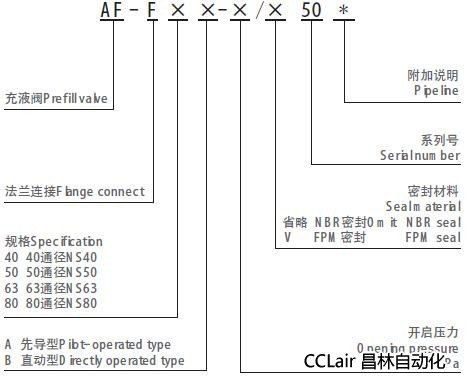

點擊圖片查看原圖型號說明： 機能符號：
| 規格 | 40 | 50 | 63 | 80 | |
| 最高工作壓力(MPa) | A | ～1.6 | |||
| B | ～31.5 | ||||
| X | ～31.5 | ||||
| 最大流量(L/min) | - | ||||
| 工作介質 | 礦物質液壓油、磷酸酯 | ||||
| 介質溫度范圍(℃) | -20～70 | ||||
| 介質粘度范圍(mm2/s) | 2.8～380 | ||||
| 開啟壓力(MPa) | a: 0.15 b: 0.3 c: 0.6 d: 1 | ||||
| 重量(Kg) | - | 14 | - | 32 | |
外形尺寸：
| 規格 | 參數 | L1 | L2 | L3 | L4 | B1 | B2 | B3 | B4 | B5 | B6 | H1 | H2 | H3 | H4 |
| AF-50 | 135 | 75 | 120 | 16 | 110 | 89 | 58 | 120 | 100 | 90 | 303.5 | 33.5 | 113 | 25 | |
| AF-80 | 192 | 102 | 180 | 20 | 157 | 106.5 | 77.5 | 180 | 115 | 130 | 357.5 | 40.5 | 160 | 30 | |
| 規格 | 安裝螺釘 | 擰緊力矩 |
| AF-50 | 4-M20x140 | -10.9430Nm |
| AF-80 | 4-M30x200 | -10.91640Nm |
 |
 |
