點擊圖片查看原圖隔膜式池底卸泥閥概述
JM742X隔膜式池底排泥閥是由主閥、二位四同換向閥以及閥瓣等零件組成。當二位四通換向閥處于一態位，主閥中腔進水，上腔通往大氣，膜片在水的壓力下帶動閥瓣上升，主閥開啟，池底的泥沙等污物開始排放；當二位四通處于二態位，主閥中腔水排向水池，上腔進水，關閉主閥，停止泥沙的排放。此閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙污物。其由換向閥控制啟閉動作，反應迅速，關閉準確。
隔膜式池底卸泥閥主要零件材質如下表：
隔膜式池底卸泥閥技術參數
公稱壓力：1.0Mpa
啟閉動作壓力:0.15-0.6Mpa
隔膜傳動介質:清水、空氣
適用介質：原水、清水、污水
工作溫度：0-800C

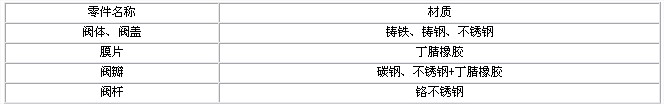

隔膜式池底卸泥閥主要零部件材質
|
零件名稱
|
閥體、閥蓋
|
膜片壓板、閥盤
|
閥桿
|
膜片
|
|
材料
|
鑄鐵 、鑄鋼、碳鋼
|
球鐵、青銅
|
不銹鋼
|
尼龍強化橡膠
|
隔膜式池底卸泥閥主要外形尺寸
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
107
|
115
|
125
|
135
|
146
|
165
|
180
|
215
|
255
|
285
|
325
|
|
H
|
235
|
234
|
258
|
280
|
307
|
358
|
400
|
490
|
576
|
663
|
750
|
