QF3-E6aB,QF3-E6bB,QF3-E6cB,QF3-E10aB,QF3-E10bB,QF3-E10cB,調速閥,生產廠家,價格

用途
	調速閥由節流閥和帶壓力補償?shù)臏p壓閥串聯組成，適用于負載變化大，工作速度要求穩定的調速系統中。 單向調速閥由單向閥與調速閥并聯組成，油液正向通過調速閥，獲得系統所需要的速度，反向通過單向閥，油液自由流過，從而使執行機構獲得正反兩向不同的運動速度。

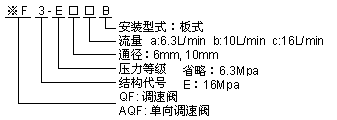

	型號說明
	技術參數
	型號 通徑 mm 額定壓力 Mpa 最高使用壓力Mpa 最小穩定流量ml/min 最大流量L/min 使用油溫 ℃ 油液粘度mm2/s 最低工作壓力Mpa 重量Kg QF3-*6*B a 6 6.3 6.3 10 6.3 10～60 7～320 0.5 1.4 b 6 16 20 35 10 0.7 1.9 c 6 16 20 40 16 1.2 1.9 AQF3-*E6*B b 6 16 20 35 10 0.7 1.9 c 6 16 20 40 16 1.2 1.9 QF3-E10B 10 16 20 50 50 0.7 5.7 AQF3-E10B 10 16 20 50 50 0.7 5.7

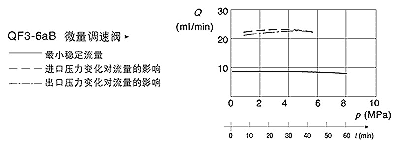

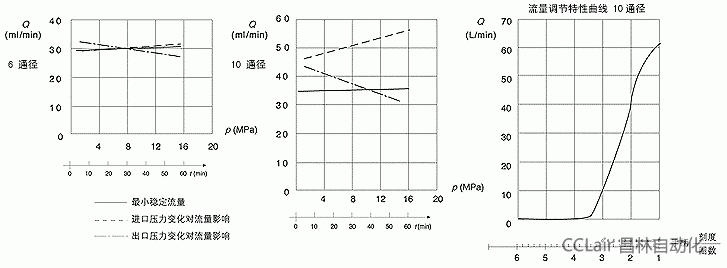

	特性曲線
	外形尺寸
	注：*記號為10通徑調速閥進出油口 6通徑調閥才有P控制口
	型號 尺寸 mm C E H max C1 C2 C3 C4 C5 E1 E2 E3 H1 H2 D d l G h S QF3-6*B 50 60 100 9.5 32.5 25 31 31.57 9.7 40.5 37 64 10.5 Φ30 M5 7 Φ3 3 6 QF3-E6*B 50 63 110 9.5 32.5 25 31 31.57 12.7 40.5 38 74 0 Φ28 M5 8 Φ3 3 6 AQF3-E6*B 50 63 110 9.5 32.5 25 31 31.57 12.7 40.5 38 74 0 Φ28 M5 8 Φ3 3 6 QF3-E10B 100 107 137 11.9 76.2 50 76.2 76.2 12.2 82.6 46.8 60 18.5 Φ40 M8 12 Φ6   0 AQF3-E10B 100 107 137 11.9 76.2 50 76.2 76.2 12.2 82.6 46.8 60 18.5 Φ40 M8 12 Φ6   0
	連接底板
	通徑 6mm(GB8901-AB-03-4-A/ISO6263-AB-03-4-B)	通徑 10mm(GB8901-AK-06-2-A/ISO6263-AK-06-2-A)
	尺寸mm P A B G F1 F2 F3 F4 X 21.5 12.7 30.2 33 0 (40.5) 40.5 (0) Y 25.9 15.5 15.5 31.75 0 (-0.75) 31.75 (31) Φ 6.3 max 6.3 max 6.3 max 3.4 M5 M5 M5 M5	尺寸mm A B G F1 F2 F3 F4 X 54 9.5 79.4 0 76.2 76.2 0 Y 11.1 52.4 23.8 0 0 82.6 82.6 Φ Φ14.7 max Φ14.7 max Φ7.5 M8 M8 M8 M8
	6通徑調速閥外控與內控結構使用說明
	注：產品出廠為外控結構，即圖中M4╳5/GB71—76螺釘保留；若需內控結構，可將M4X5/GB71-76螺釘拆去。
	內控性能(不用P口)
	外控性能(利用P口)
