點擊圖片查看原圖一、主要用途
主要用于快速制動，準確定位，斷電保護場合。
DHM3-□C和DHM3-□S兩派生系列主要與YEJ系列及其他系列電動機配套成一種新型的電磁制動三相異步電動機，制動器線圈的勵磁直流電壓為99V（制動力矩≤30Ｎm）和17 V（制動力矩＞30Ｎm）有專為制動器配套的整流裝置。
DHM４系列主要為電動滾筒制動而設計生產的，同時在機床，搬運機械、包裝機機械。及其他系統中也表現出很好的功效。
DHM５、DHM６系列先應用于數控機床等精密設備上。
二、制動器在下列條件下能可靠工作
１．制動器安裝地點海拔不超過2000m；
２．周圍環境溫度－5℃～+40℃；
３．周圍介質中無爆炸危險，且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
４．制動器線圈電壓波動不超過+5％～-15％額定電壓；
５．在干式條件下工作。
三、安裝
１．安裝時制動器必須清洗干凈，摩擦面和制動器內部不得有油污和塵埃。
２．齒輪套不允許有軸向竄動。
主要性能參數
安裝示意圖
外型與安裝尺寸
主要用于快速制動，準確定位，斷電保護場合。
DHM3-□C和DHM3-□S兩派生系列主要與YEJ系列及其他系列電動機配套成一種新型的電磁制動三相異步電動機，制動器線圈的勵磁直流電壓為99V（制動力矩≤30Ｎm）和17 V（制動力矩＞30Ｎm）有專為制動器配套的整流裝置。
DHM４系列主要為電動滾筒制動而設計生產的，同時在機床，搬運機械、包裝機機械。及其他系統中也表現出很好的功效。
DHM５、DHM６系列先應用于數控機床等精密設備上。
二、制動器在下列條件下能可靠工作
１．制動器安裝地點海拔不超過2000m；
２．周圍環境溫度－5℃～+40℃；
３．周圍介質中無爆炸危險，且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
４．制動器線圈電壓波動不超過+5％～-15％額定電壓；
５．在干式條件下工作。
三、安裝
１．安裝時制動器必須清洗干凈，摩擦面和制動器內部不得有油污和塵埃。
２．齒輪套不允許有軸向竄動。
主要性能參數
|
規格
Size |
額定靜力矩
Rated Dynamic Torque N·m |
額定電壓：
Rated Voltage DCV |
線圈消耗功率 (20℃)
Coil Consumption power(20℃) W |
允許最高轉速
Allowed Max Revolution r/min |
|
0.4AT
|
4
|
90
|
17
|
3000
|
|
1.2A
|
12
|
24
|
45
|
3000
|

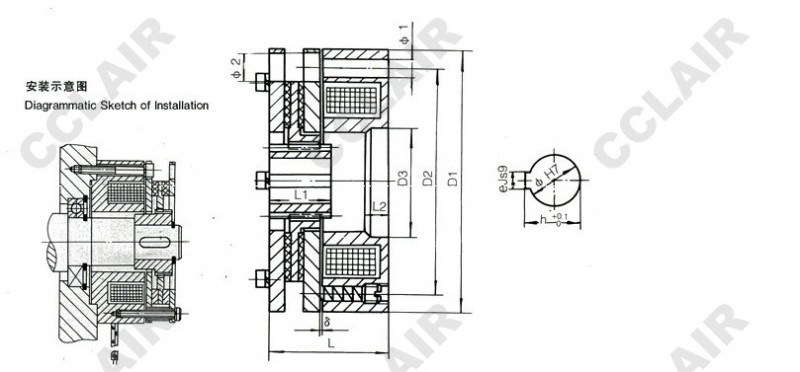

安裝示意圖
外型與安裝尺寸
|
規格
Size |
徑向尺寸 Radial Demensions
|
軸向尺寸 Axial Demensions
|
||||||||||
|
D1
|
D2
|
D3
|
ф1
|
ф2
|
ф
|
h
|
e
|
L
|
L1
|
L2
|
δ
|
|
|
0.4AT
|
84
|
74
|
31.5
|
3-ф4.5
|
3-ф8.5
|
18
|
20.8
|
6
|
43.5
|
20
|
-
|
0.2
|
|
1.2A
|
110
|
95
|
42H7
|
3-ф5.4
|
3-ф10
|
18
|
20.8
|
5
|
44.9
|
25
|
10
|
0.4
|
