點擊圖片查看原圖BTB7249,BTB7349,BTB7259,BTB7359,BTB735980-40,BTB734950-15,BTB724963-25,快裝氣動角直閥
BTB724950-15,BTB724950-20,BTB724950-25,BTB724980-32,BTB724980-40,BTB734950-20,BTB734950-25,
BTB734963-25,BTB734980-32,BTB734980-40,BTB725950-15,BTB725950-20,BTB725950-25,BTB725963-25,
BTB725980-32,BTB725980-40,BTB735950-15,cclair BTB735950-20,BTB735950-25,BTB735963-25,BTB735980-32,
規格說明：
規格說明：
閥體材料：不銹鋼s.s316/s.s304黃銅
執行器材料：合金鋁/s.s304不銹鋼
閥盤密封：PTFE/FPM
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN10-DN65
螺紋：3/8"-21/2"
適用介質：水、中性氣體或液體，酒精，油，有機溶劑，水蒸氣，弱酸或弱堿溶液。
介質溫度：
PTFE: -10℃- +200℃
FPM: -10℃- +100℃
粘度：Max 600 mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.3-O.8MPa
工作壓力：0-1.6MPa

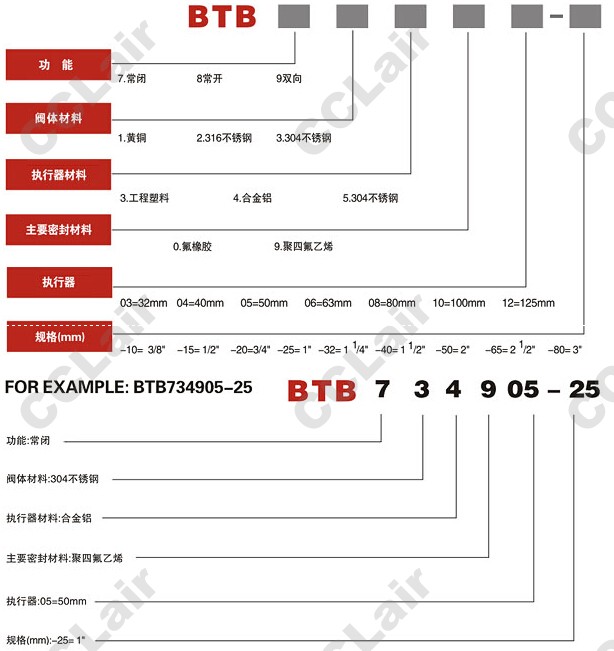

型號說明:

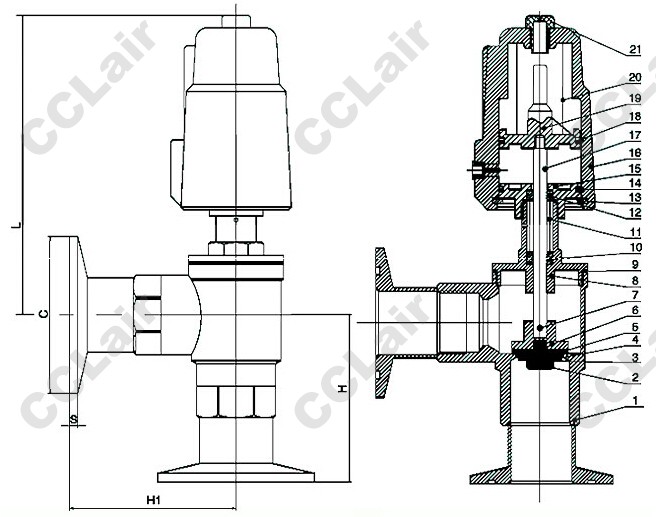

外形尺寸：
型號說明:
外形尺寸：
| 外形尺寸 | ||||||
| DN | H | H1 | L | C | S | 執行器 |
| 15 | 68 | 68 | 162 | 51 | 3 | 50 |
| 20 | 68 | 68 | 162 | 51 | 3 | 50 |
| 25 | 75.5 | 75.5 | 168/178 | 51 | 3 | 50/63 |
| 32 | 96 | 96 | 210 | 51 | 3 | 80 |
| 40 | 96 | 96 | 210 | 64 | 3 | 80 |
| 部分列表 | ||
| 1.閥帽 | 8.連接件 | 15.氣缸蓋 |
| 2.六角螺栓 | 9.密封環 | 16.氣缸 |
| 3.快裝盤 | 10.V型填料 | 17.閥桿 |
| 4墊片 | 11.彈簧 | 18.O型圈 |
| 5.密封盤 | 12.V型填料 | 19.活塞 |
| 6.閥盤 | 13.擋圈 | 20.彈簧 |
| 7.銷子 | 14.O型圈 | 21.觀察窗 |
